当音乐是生命时,电源就是水,纯净的水创造了精彩的生命... ...


HE-9
再生电源供电
全分立件真正
平衡CAST甲类耳放 / 前级放大器
价格:14800元 (包含中国大陆,港澳运费)





概述 使用指引 规格



定制高增益版供HE6或其他低灵敏度耳机:

产品默认具有16DB增益,如果客户需要,可定制提高+6 DB 到+12DB 增益, 总增益22-28DB,以更好匹配95DB灵敏度以下的耳机。

           价格增加RMB300.

          如果耳机灵敏度低于100DB,选择定制提高+6DB。

          如果耳机灵敏度低于90DB,选择定制提高+12DB。


    虽然早于2006年始,睿志音响已推出再生电源供电的产品,拥有成熟稳定的技术,并在《无线电与电视》上刊登文章详细解说了再生电源供电技术。但HE系列却是睿志音响筹备测试时间最长的产品。
    HE系列产品设计始于2014年元旦期间,原计划于睿志十周年之际推出。经过长达一年、三次改版,及改变不同电源频率等众多方案的反复对比,创造了睿志产品有史以来最长的设计测试记录,务求使HE系列产品得到最佳的音质。
    睿志音响HE系列以前的再生电源产品都使用分离供电机箱,理论上本可减少电源对音频电路的干扰。但从实际的测试中发现,分离机箱间所使用的DC电源供电线及连接插座对音质有所劣化。因此在HE系列中,我们使用一体式设计,利用厚铝板将电源进行重重分隔,将市电进线屏蔽,使用纯铝机箱以杜绝电源通过机箱及底板将干扰传递到信号板,避免了分体机箱间DC电源连接线和接插件带来的负面影响,令音质更上一层楼。
    再生电源供电带来最显著的提高是细节、动态及具有更黑的背景,声音更具模拟味,音场定位更宽广稳定。
    金鞍配好马,睿志HE系列产品对周边器材、线材极为敏感,也更考量用家的搭配经验与技巧,购买前敬请三思。

HE-1与HE-9的区别: HE-1是专注的前级放大器,HE-9是前级/耳放,两者音质差距不大,如果需要使用耳放功能,建议选择HE-9。

Audio-gd 睿志的产品均基于AP SYS-2722(目前业界最顶级的专业音频测试仪)进行设计及测试。



内置再生电源供电
使用3个总功率达 260 W 高性能R牛及超过10万UF的音频滤波电容保证供电的纯净度
分离的甲类电源分别对再生电源驱动器, 左右声道音频信号放大器进行独立供电
真正平衡全晶体管无反馈CAST电流传输电路
4对精确配对的 150W 大功率管(总功率达1200W)担当耳放/前级的输出
以实现大功率A类输出
使用100级四通道数字控制继电器 I/V 转换式音量控制器避免通道不平衡及音质劣化
超级指数型宽响应音量控制,14 / 20DB
增益,搭配各种高低灵敏度耳机或音箱均可轻松调整得到合适的音量

Hi-end 级元件,精准配对管,OCC线
5组输入: XLR X2 / RCA X2 /CAST X1 (即使是RCA或非平衡的CAST输入,HE-9依然能转换到平衡的CAST,XLR及RCA输出。)
前级输出 :   XLR / RCA /
CAST
耳机输出:4芯XLR X1 / 3芯XLR X2 / 单端 X1
静态存储式控制软件,MCU的控制信号存储于执行电路中,如无更新操作MCU会停止输出信号避免对音质影响



Detail of the Current Conveyor Technology (CAST电流传输技术详述)

什么是再生电源 :

     当音乐是生命时,电源就是水,纯净的水创造了精彩的生命,
纯净的电源 重现出扣动心弦的声音 。
     再生电源供电就象是在机器内置了一台私人专用的发电机。
     它可以最大限度地滤除电源线上干扰,提供超级纯净的电源 供电到音频放大器, 还原出极低音染又极具模拟味的信号给音响系统及用户。
     再生电源的设计中,120V / 220V的交流电源经过再生电源输入变压器,转换到直流电源,再经过甲类并联稳压电源供电到再生波形发生器及驱动器。
     一组平衡的再生标准波形发生器产生出超低失真的50Hz波形,经过平衡的增益放大器及强大的 驱动级,以驱动两个再生电源输出变压器 输出纯净而电压及频率稳定的电源,再由左右分离的甲类并联稳压电源对左右声道的音频放大器进行独立供电。
     再生波形发生器及驱动器均经过甲类稳压电源供电,令其工作不受市电变化及干扰所影响。
     甲类并联稳压器具有极高的输入阻抗以阻隔干扰,避免通过市电电源的干扰进入音频电路影响了音质,同时也避免了左右声音信号通过电源产生的串音以提高分离度。而输出阻抗低则具有极佳线性与速度,是极为优秀的电源稳压电路设计。
     Audio-gd 在再生电源设计上的论点:
       1, 通过对 AP SYS-2722的内部设计分析及实际测试对比, 纯模拟的再生标准波形发生器的失真比数字合成发生器低很多。
       2, 数字驱动级可以有更高的电源转换效率,但完全模拟的驱动级则有更 多的模拟味。
       3, 400Hz再生波形频率有更高电源转换效率,50Hz再生波形频率比400Hz更远离人的听觉灵敏区,音质更醇厚自然。




ACSS:
     HE-9 是一个真正平衡设计的耳放及前级放大器,应用了最新的 CAST 技术将XLR 输入的音质推进到与CAST一样好 ,整机全晶体管设计,不使用OPA运放在音频电路中 (OPA运放是DC伺服电路)。
     HE-9 看似复杂,实际上她是世界上最简单的设计, 绝大多数器件都用于电源处理。 简单而短的信号处理通道令音质大幅提高并极小音染。
     HE-9 应用了极低失真的单级CAST放大电路, 而一个普通的OPA运放内部都使用两级的放大电路。 器件直接安装在主板上以获得更好的音质。
     CAST 电路是一个完全没有反馈的晶体管放大器。很多发烧友都知道负反馈设计可以提供更好的测试指标,但无反馈设计可以提供更好的听感。这是传统电路间的矛盾。但CAST电路开拓了一个新的纪元,她提供了极其低的音染、极中性自然的音色却同时具有极低的失真及极佳的线性。因此她能重现出更佳的动态与更丰富的细节却不会令人感觉声音粗糙及干硬。
     所有的信号增益级都工作在电流传输方式下,所有晶体管均工作在A类状态下 并采用了A类的电源供应 。
     使用了无反馈钻石菱形输出级, 每声道配备两对150W的大功率管并工作于高偏置的A类状态,输出阻抗仅1欧。
     HE-9 的平衡四个通道的所有器件均经精确配对安装。

音量控制设计:


  HE-9 的音量控制是有别于其他技术。传统的音量控制是将音量控制电位器放置于放大器的输入端衰减信号,低品质的电位器令细节丢失及导致声道不平衡,即使使用高品质的电位器 ,衰减再放大的方式也同样会令细节丢失及令信噪比劣化。

   但在 HE-9 中 ,我们运用了I / V 转换型的音量控制方法,音量控制就象一个可变的无源式 I / V 转换器安装到 CAST 放大器的输出端,此处工作的是电流信号而非电压信号(象R-2R的DAC芯片输出的无源I/V转换器),能得到非常平直的频响及不会丢失任何的细节。
     音量控制的一致性是一个真正平衡的放大器的性能与音质是否有保证的关键 。它必须保证四个通道的信号精确控制。如果平衡信号的 +  与 - 信号不能保证精确,平衡的输出就将产生严重的失真并令音质与性能变得甚至比普通非平衡输出的放大器还要差,浪费了真正平衡放大器的设计与高昂的成本。
     HE-9 中使用了四通道的数字控制继电器式的音量控制,通过切换高精度的DALE电阻控制音量,杜绝了声道的不平衡及平衡信号 + 与 - 的不精确,达到最好的音质与性能。工作于电流领域,完全无需担心继电器的触点带来的音质影响。
     HE-9  具有100级超指数型宽响应音量控制,搭配各种高低灵敏度耳机或音箱均容易调整。
在用户调整音量时,不同的继电器切换电阻,因此输出可能有稍微的继电器开关声音,一旦停止调整音量,开关声音将消失。

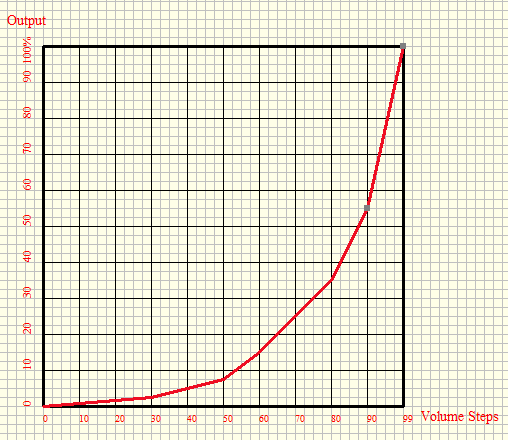

       超指数型宽响应音量控制
          对应到普通旋钮式音量 范围


屏蔽:
     HE-9完全隔离了左、右放大器,再生电源驱动及二次供电变压器四个部分,连120V/220V的进线也使用厚铝板分隔。
     HE-9 使用厚重的全铝机箱以避免涡流通过机箱传导影响音质。

器件:
     全部使用音响高级器件,包括DALE电阻、WIMA电容、按我们要求定制的NOVER(英国品牌)电容、音频级输入输出插座及镀金的RA电源插座。HE-9的平衡四个通道的所有器件均经精确配对安装。

静态存储式控制软件技术:
     一般的控制软件中,MCU会不停循环地对各执行电路输出控制信号,由于MCU运行速度相当高,输出的控制信号会变成高频脉冲对音频电路产生干扰,从而令音质劣化。
     在本机中,使用了静态存储式控制软件技术,MCU仅在开机及用户操作时输出一次控制信号,控制信号会被存储于各功能执行电路中,如果用户没有操作,MCU就停止输出控制信号,从而避免了对音频电路的干扰,令音质更纯净清晰。
