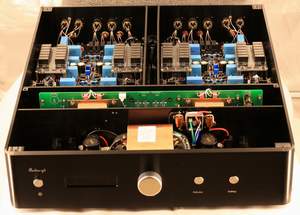

XA-7(定制品 ,已定完)

内置再生电源供电
全分立件真正
平衡钻石菱形差动纯甲类前级放大器
大量运用存世明珠之K170/J74对管
双重音量可独立控制
两组不同音色输出

机箱尺寸 480*585*125 MM (W*D*H)
整机耗电量:90W @ 235V
增益:16DB
放大电路供电电压:+/- 33V
部分RIFA电容为拆机品

价格:18800元 (包含中国大陆,港澳运费)









菱形差动设计的历史:
         在2004年7月,注册了 audio-gd的商标,同年9月,在国内音响技术爱好者最喜爱的《无线电与电视》发表了第一代的菱形差动电路设计。 当时很多DIY爱好者打电话甚至写信来讨论这个电路的制作。          2004年11月,睿志第一个正式产品 XA-100放大器推出,得到相当好的评价,令睿志可以得到发展。 在此之前我已有6年制作菱形差动的经验。         2005年,睿志第一个正式的DAC产品 DAC-1推出,使用一版TDA1541A 与菱形差动电路设计。
       2006年, RT-1推出,声音调整是基于一台 300B的胆机。      2007年,RT-3 DIY套件推出,提供DIY 爱好者玩乐。         2008年,DAC-3推出,使用4版PCM1704与菱形差动电路输出设计。

    2009年,SA-300平衡菱形差动放大器推出。     2010年,出于兴趣设计了双 TDA1541AS2 ,我们只是销售了5台给老用户。现在一对TDA1451AS2 市场价是USD800.    2011年 Reference 8 and 9。


其他使用菱形差动设计的产品未能尽列,如 C-2 SA, ROC-SA, SA-100.




使用相同菱形差动设计的TDA1541 AS2 DAC:



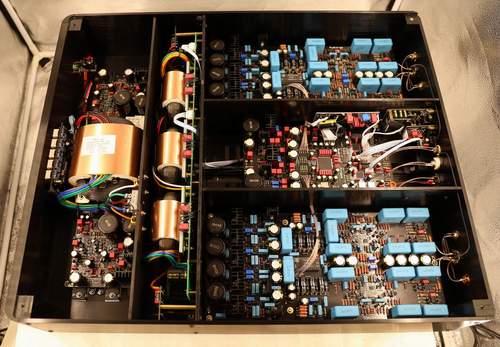

20年菱形差动制作经验:

   1999年用万用板安装元件,用焊锡面线完成了第一个菱形差动的线路测试并使用。当时的朋友都很惊讶于这音质效果,柔和兼顾清晰度,阴柔而刚强并重,与其他线路设计及成品产品确实是另树一帜的风格。

    之后很多年,菱形差动设计一直作为主要的线路去运用,直到2006年实践成功了电流传输设计,菱形差动设计还一直运用直到2012年才停止使用在最高的产品中。

    对于菱形差动设计的原理,这里就不再多述,概括说就是,喜欢这风格的爱好者欲罢不能,不喜欢的就不必强求。

    这次设计制作的XA-7前级,采用了双音量控制且可以分别独立控制或统一控制的方案,能提供更多的玩乐给用户自行调整,建议用户在未熟悉声音特性前先使用统一音量控制的方式操作。

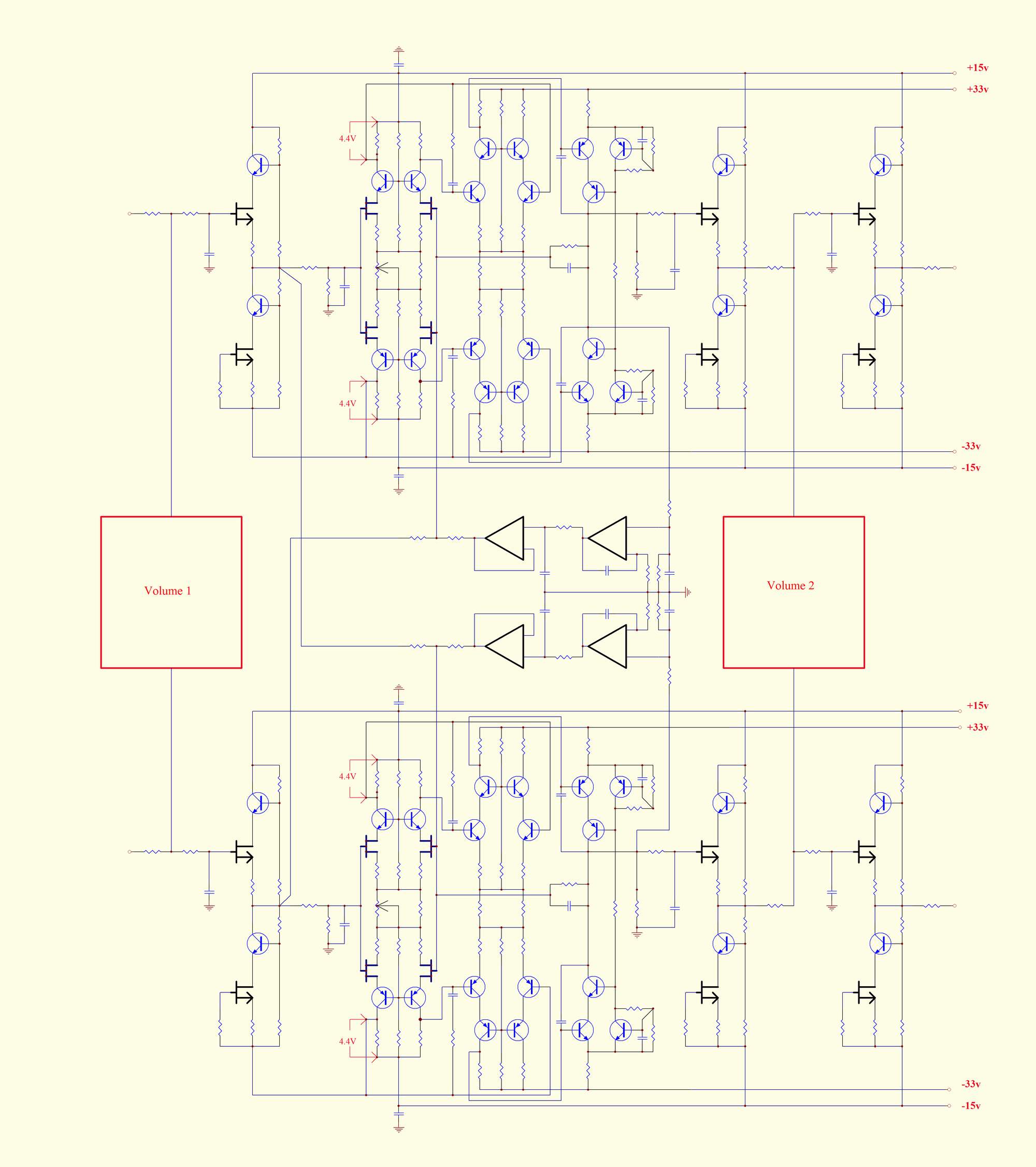

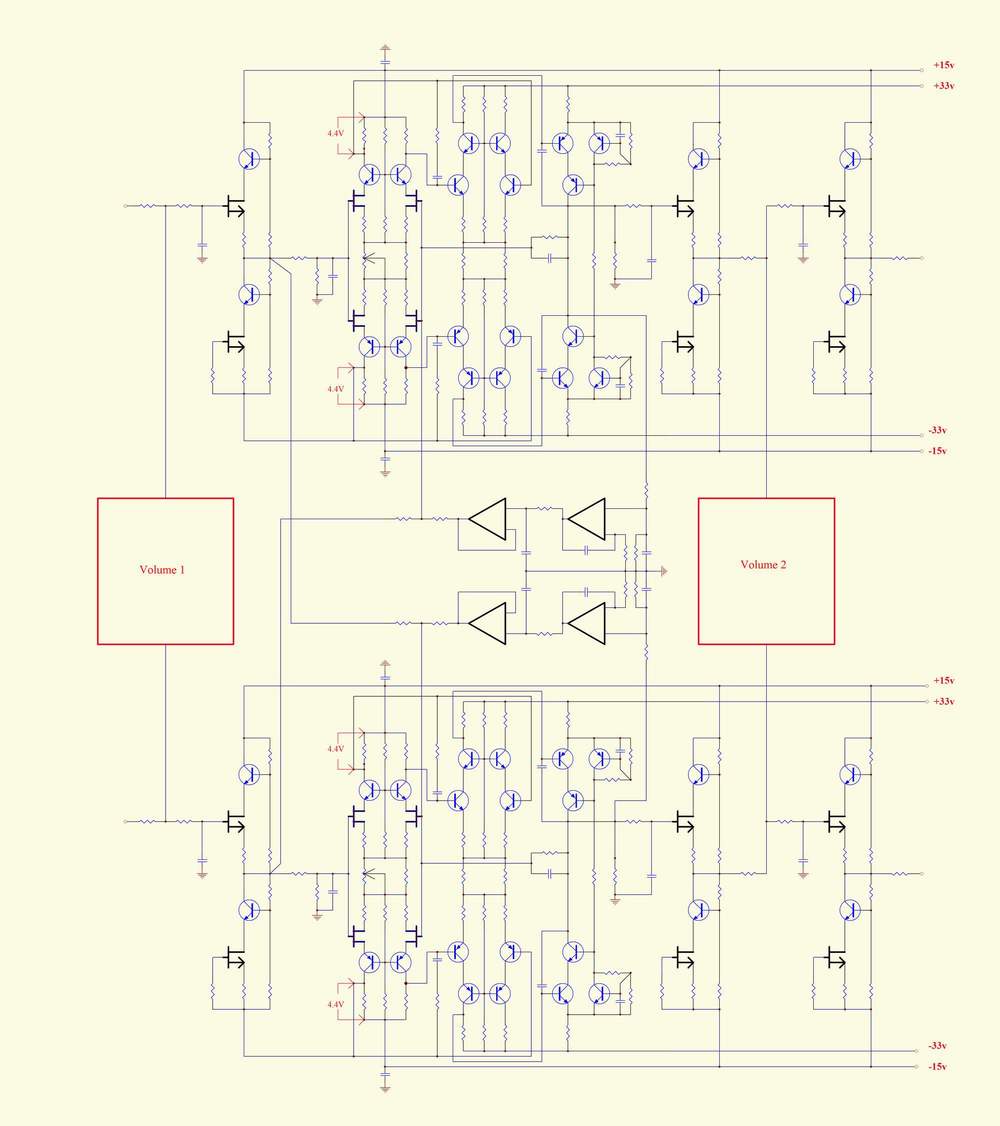

     XA-7原理图(仅示意图,信号放大部分)





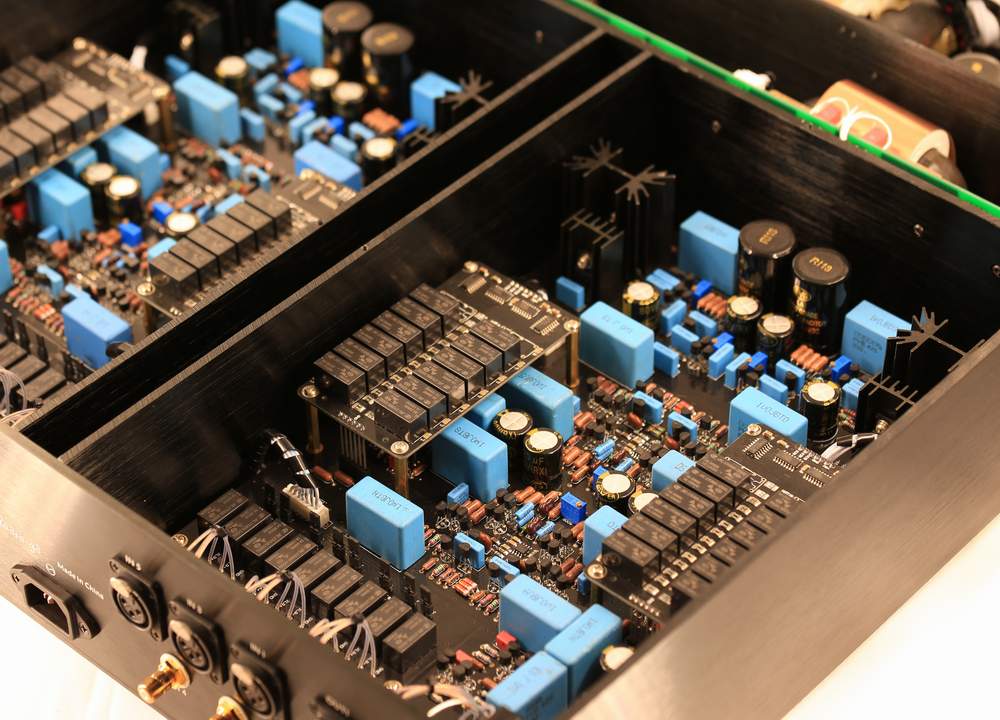

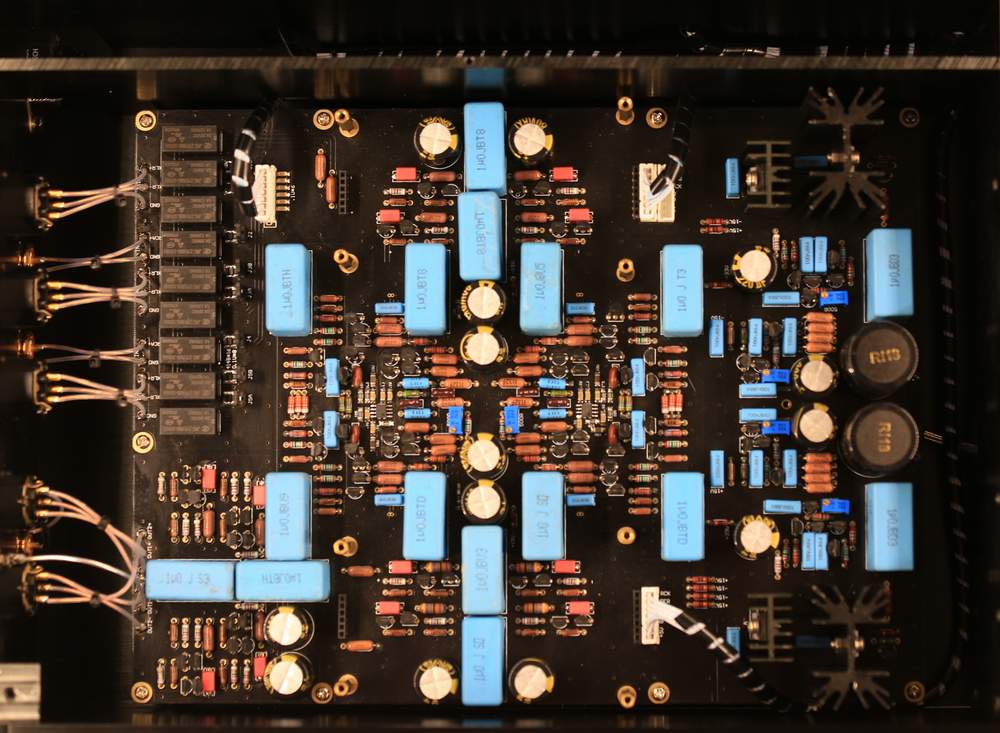

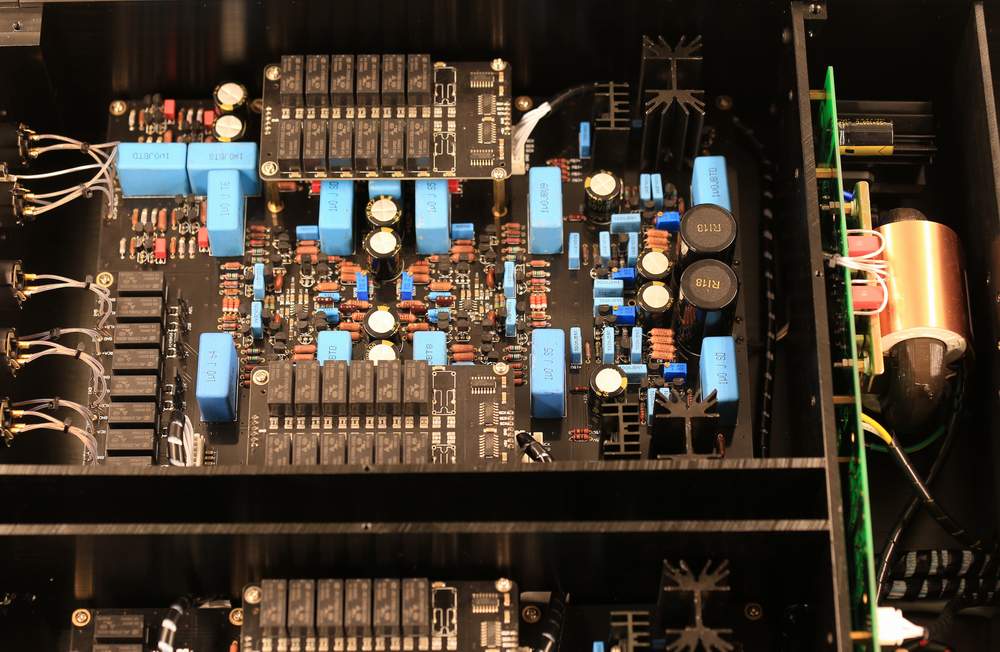

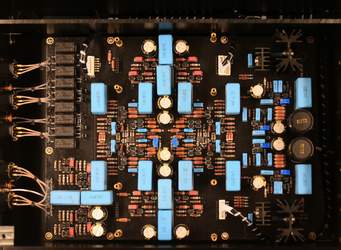

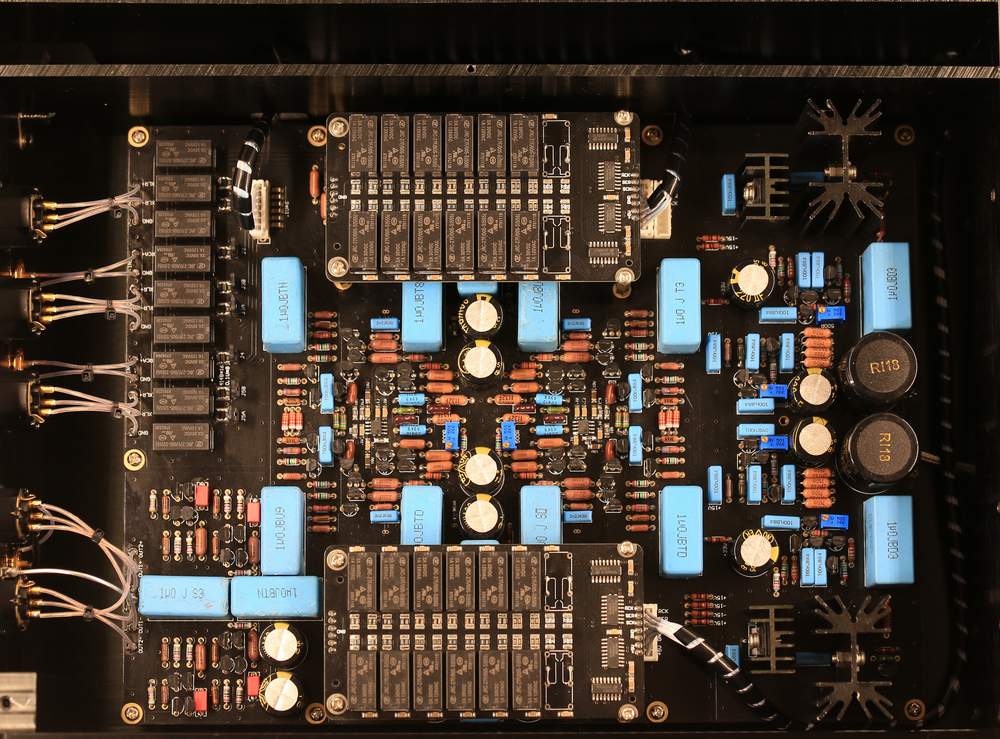

XA-7设计制作概述:


内置再生电源供电。

真正平衡全晶体管钻石菱形差动电路 。

单极式FET缓冲器设计,失真度大幅下降且音质显著改善。

使用3个总功率达 260 W 高性能R牛及大容量的音频滤波电容保证供电的纯净度 。

分离的10组纯甲类电源分别对再生电源驱动器,音频信号放大器进行供电。

使用8通道100级数字控制继电器并联分流式音量控制器避免通道不平衡及音质劣化 。

双重音量控制输入与输出音量,可单独控制或统一控制。

超级指数型音量控制特性,无论连接哪种放大器,音箱或晚上聆听,都可以轻松调到合适的音量 。

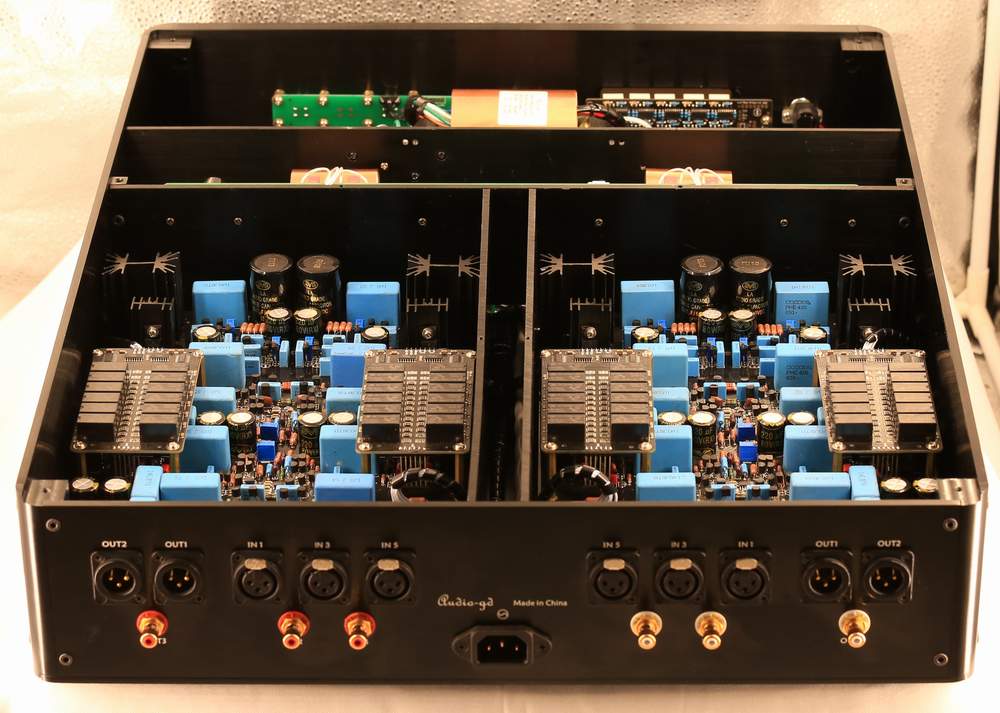

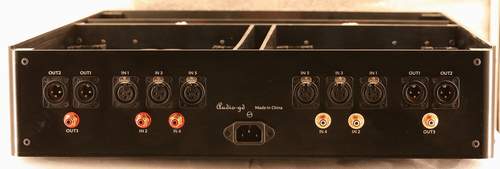

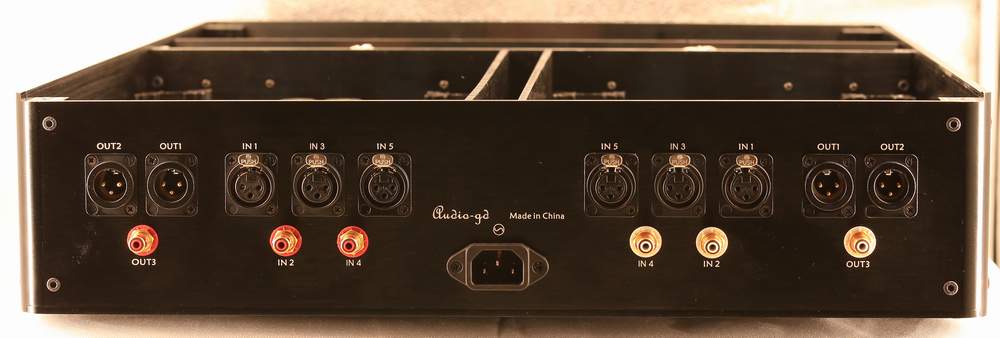

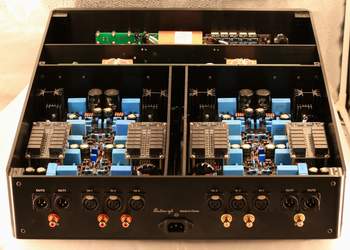

5组输入: XLR X3 / RCA X2 (无论哪种方式输入,都会在菱形差动电路内部转换到平衡输出而无需额外的转换电路。)

3组输出 : XLR X2 / RCA (可同时输出到三个放大器 但不建议)。

两组不同输出源的XLR提供了两种不同音色效果。





什么是再生电源 :

    当音乐是生命时,电源就是水,纯净的水创造了精彩的生命,
纯净的电源 重现出扣动心弦的声音 。

    再生电源供电就象是在机器内置了一台私人专用的发电机。

    它可以最大限度地滤除电源线上干扰,提供超级纯净的电源 供电到音频放大器, 还原出极低音染又极具模拟味的信号给音响系统及用户。

    再生电源的设计中,120V / 220V的交流电源经过再生电源输入变压器,转换到直流电源,再经过甲类并联稳压电源供电到再生波形发生器及驱动器。

    一组平衡的再生标准波形发生器产生出超低失真的50Hz波形,经过平衡的增益放大器及强大的 驱动级,以驱动两个再生电源输出变压器输出纯净而电压及频率稳定的电源,再由左右分离的甲类并联稳压电源对左右声道的音频放大器进行独立供电。

    再生波形发生器及驱动器均经过甲类稳压电源供电,令其工作不受市电变化及干扰所影响。

    甲类并联稳压器具有极高的输入阻抗以阻隔干扰,避免通过市电电源的干扰进入音频电路影响了音质,同时也避免了左右声音信号通过电源产生的串音以提高分离度。而输出阻抗低则具有极佳线性与速度,是极为优秀的电源稳压电路设计。

    Audio-gd 在再生电源设计上的论点:

   1, 通过对 AP SYS-2722的内部设计分析及实际测试对比, 纯模拟的再生标准波形发生器的失真比数字合成发生器低很多。

    2, 数字驱动级可以有更高的电源转换效率,但完全模拟的驱动级则有更 多的模拟味。

   3, 400Hz再生波形频率有更高电源转换效率,50Hz再生波形频率比400Hz更远离人的听觉灵敏区,音质更醇厚自然。

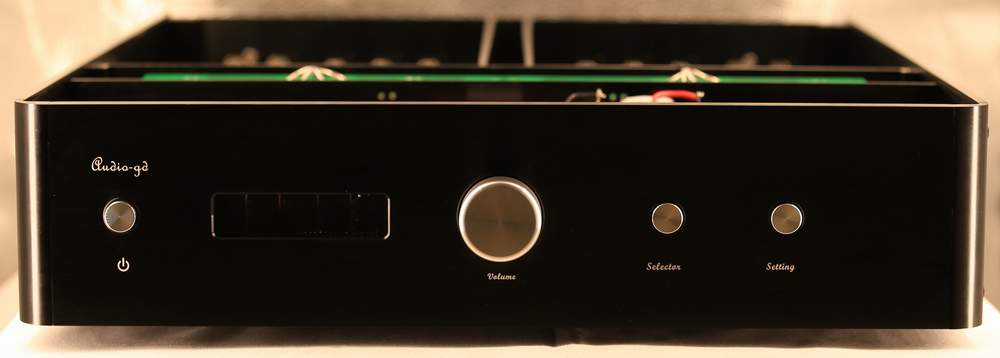

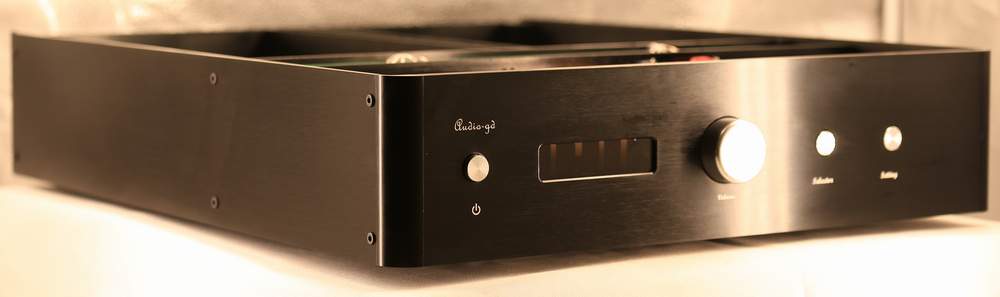

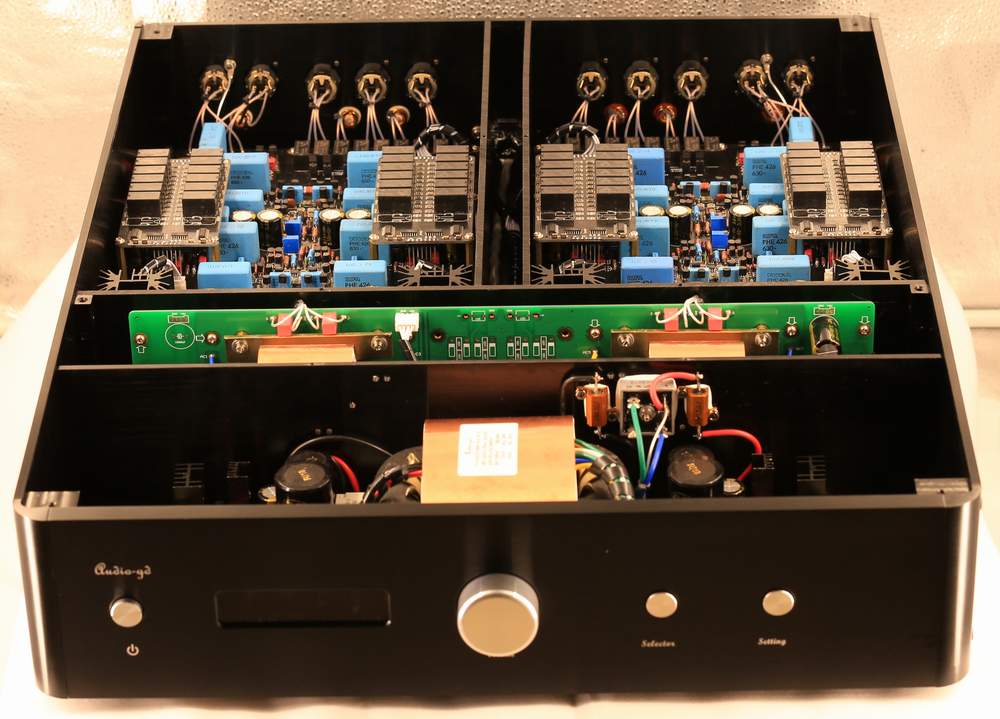

XA-7操作指引 :





左一按钮:电源开关。

中间旋钮:音量控制。

Selector按钮:切换输入通道。

Setting按钮:切换音量控制模式。

请注意:

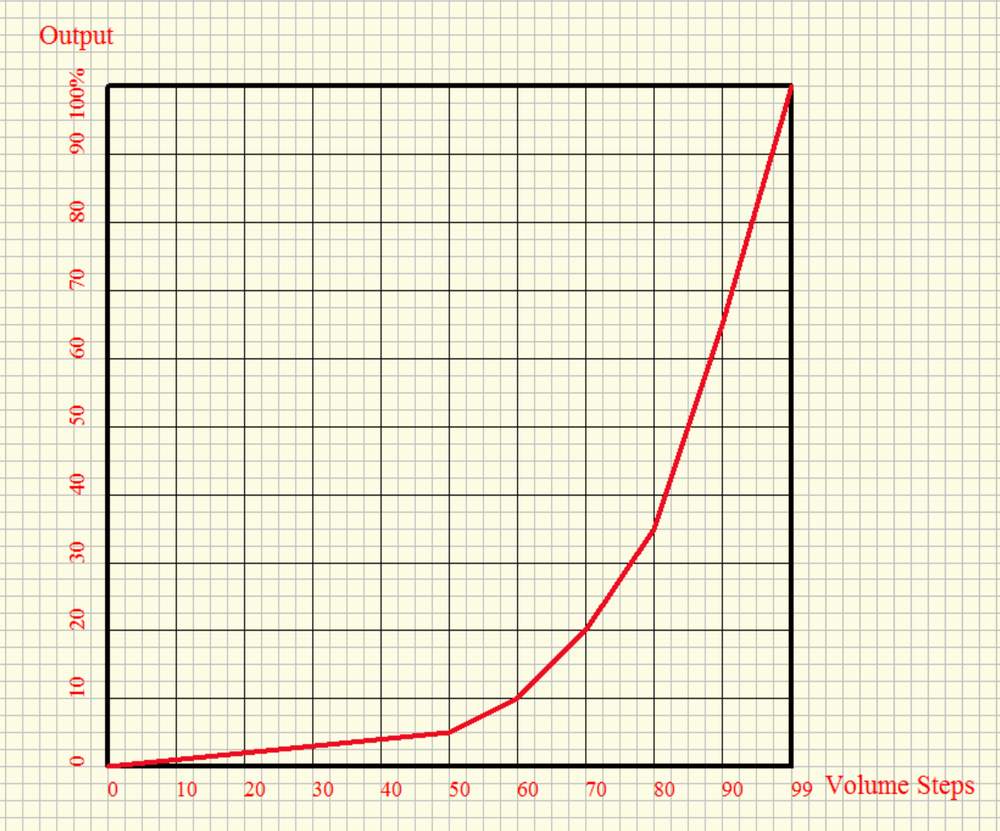

    本机音量设计为超级指数曲线,以更方便晚上聆听或针对一些高灵敏度输入的功放进行精细音量调整。50档之前增减较平缓,50档后开始增减加速。





音量的设置模式:

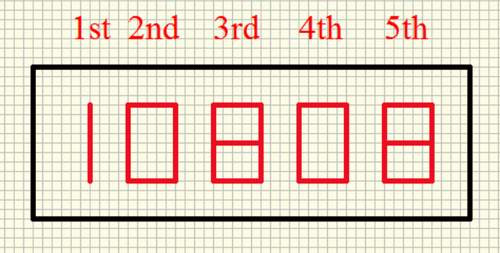

    显示屏包含有5位显示,第一位是显示当前被选择的输入通道。第二三位显示输入音量档位 ,从00到99。第四五位显示输出音量档位,从00到99。

    如果没有按下Setting按钮,所有数字不在闪烁,这是正常操作模式,输入与输出的音量会同时受到控制。

    当按一下Setting按钮后,就进入到设置模式,第一及第四五位数字在闪烁, 第二三位数字不在闪烁,表示输入音量可单独受到音量旋钮或遥控器控制,而输出音量不受到控制 ,通过调整音量旋钮去单独调整输入音量档位。

    再按一下Setting按钮,第一到三位数字在闪烁,第四五位数字不在闪烁,表示输出音量可 单独受到音量旋钮或遥控器控制,而输入音量不受到控制。

    再按下一次Setting按钮,全部数字不在闪烁,表示 回到正常操作模式,输入输出的音量同时受到控制.

   输入与输出的音量档次可以设置到不同档次后,再进行统一控制,系统会记住用户设置的音量状态。

    设置完后要按Setting按钮回到全部显示数字不在闪烁的正常操模式。

输出音量的锁定:

    当按下Setting按钮对音量进行单独调整时,在第一至三位数字在闪烁,第四五位数字不在闪烁时,调整好所需的 输出音量后再按一下Selector按钮即可将输出音量锁定在当前数字上,不受音量控制,即只有输入音量受到控制。 再按一下Setting按钮回到正常操作模式。

    如需解锁输出音量控制,重复上述步骤即可。

两组XLR输出:


两组的XLR输信号源于不同的线路部分,音质音色上有所区别,客户可以自行对比选择最适合自己系统的输出进行连接。

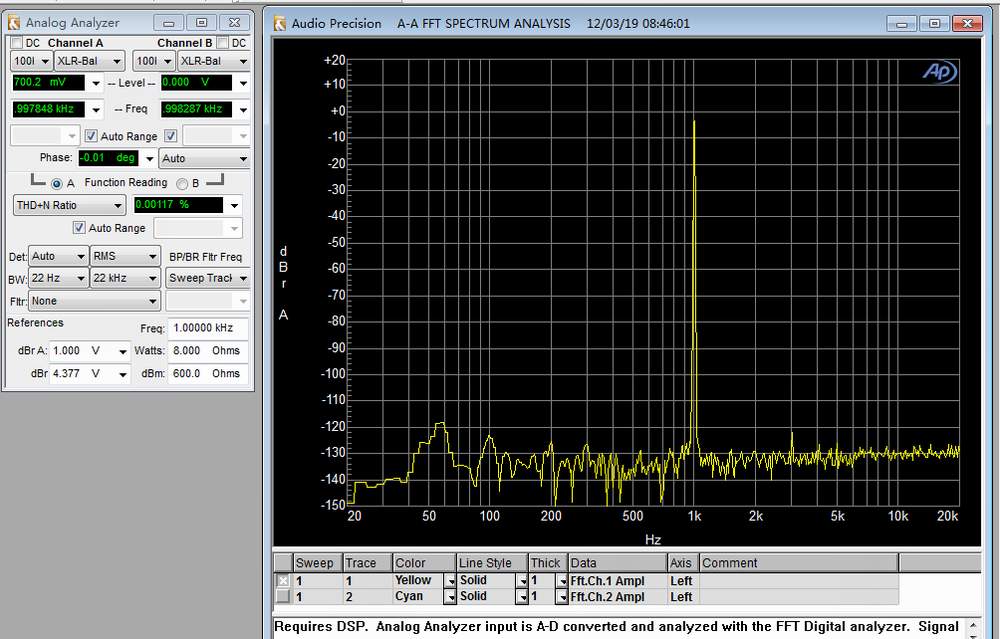

XA-7未校调声音前参数测试,输入2VRMS(通常录音按-10DB录制),输出700mVRMS(700mV足够令多数后级输出满功率) :

输出1的失真:

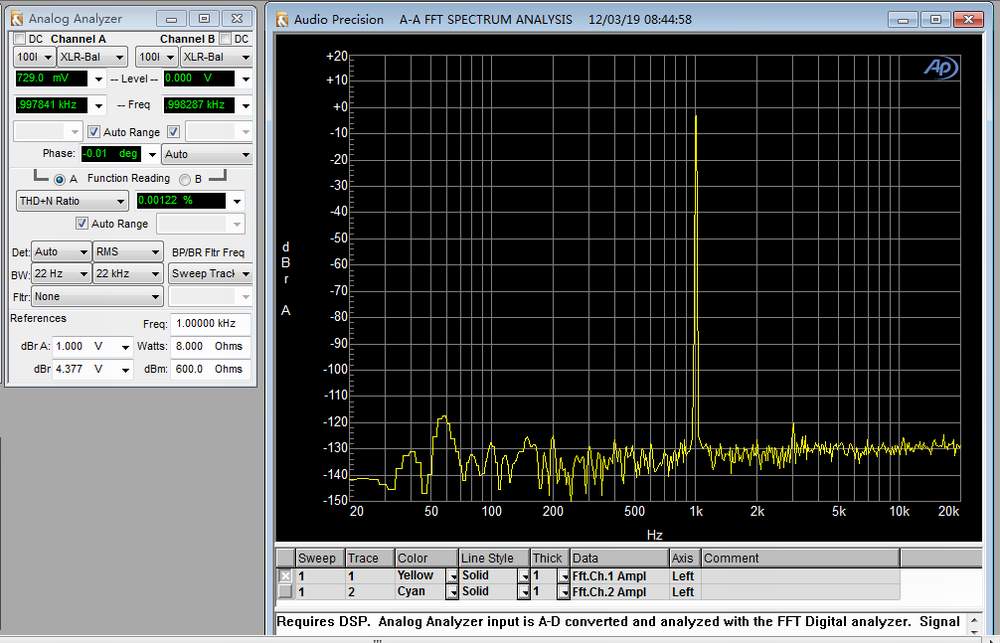

输出2的失真:

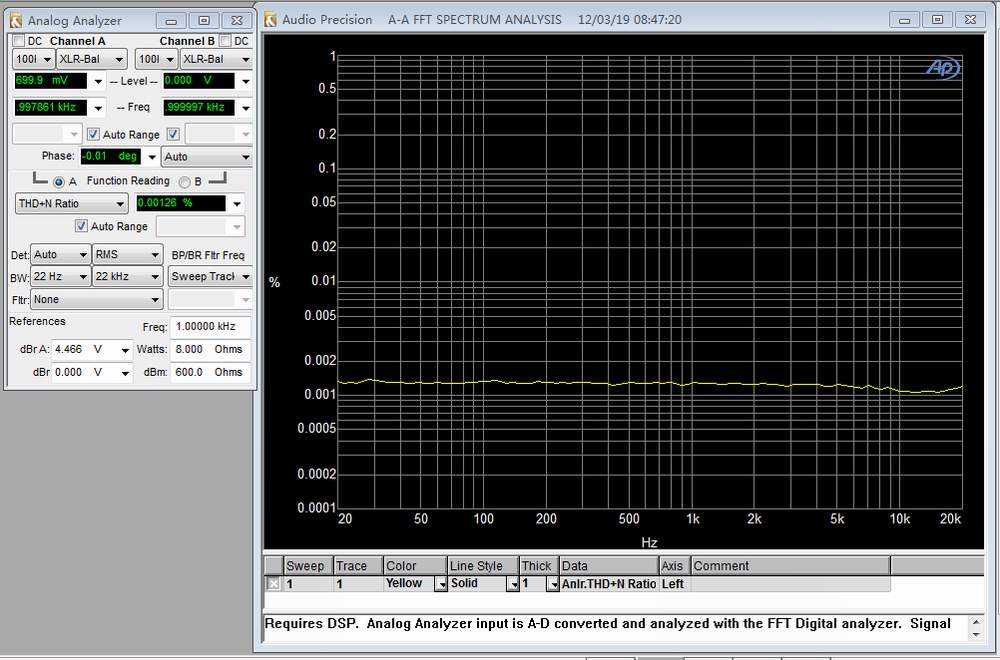

输出1的THD+N:

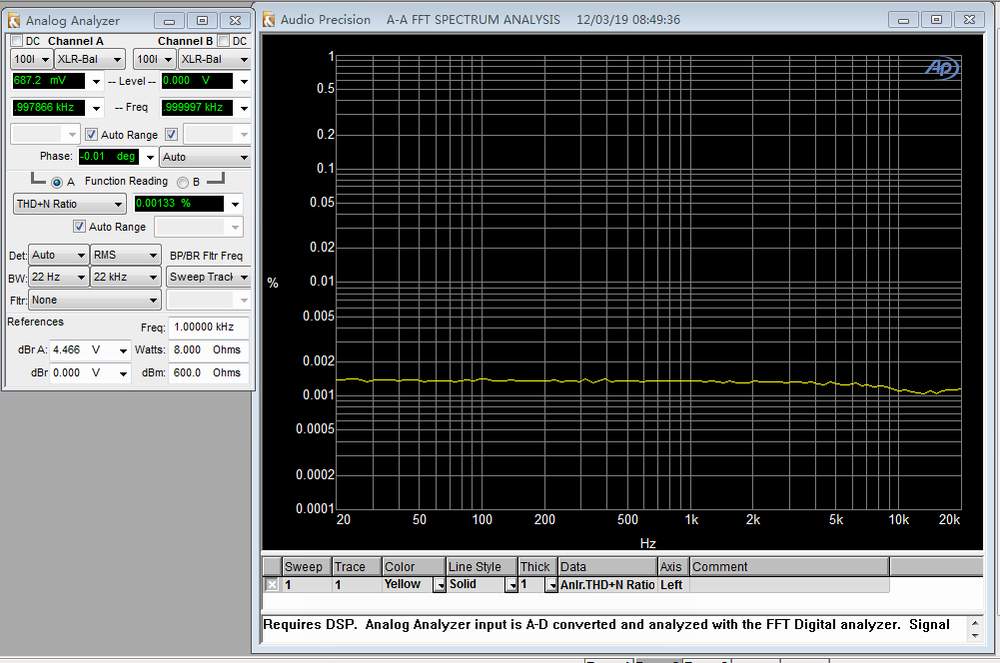

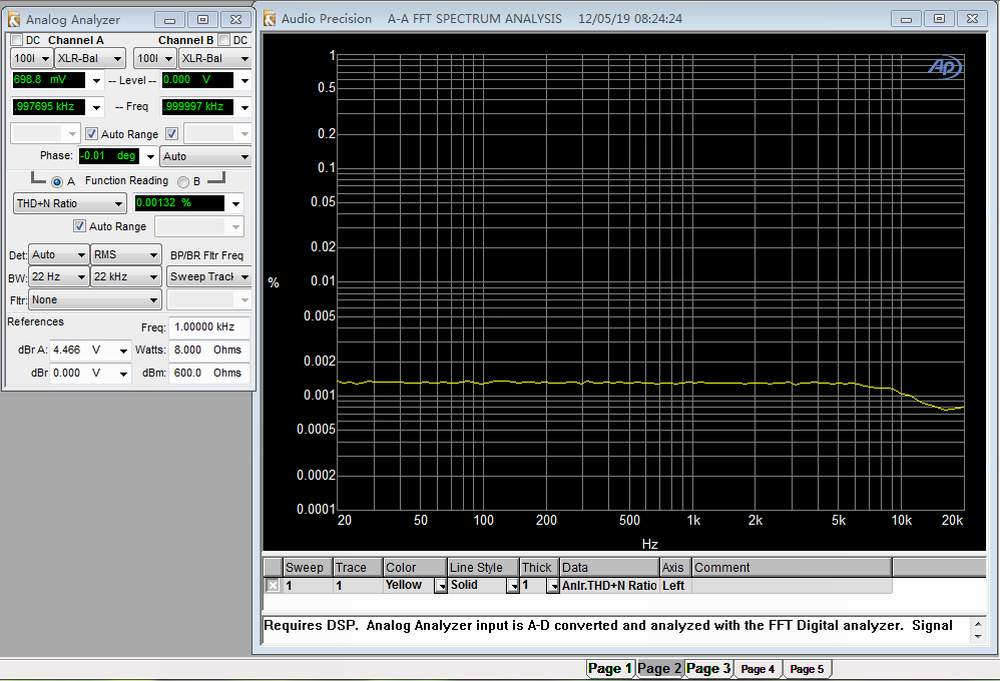

输出2的THD+N:





XA-7校调参数以达到声音预期效果后测量,输入2VRMS(通常录音按-10DB录制),输出700mVRMS(700mV足够令多数后级输出满功率) :

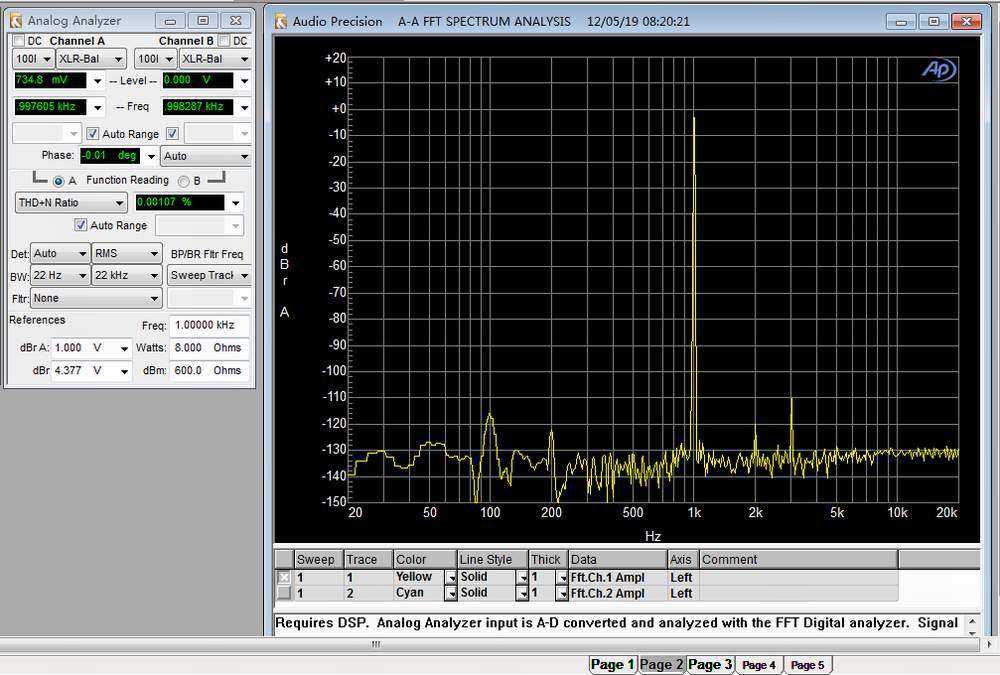

输出1的失真:

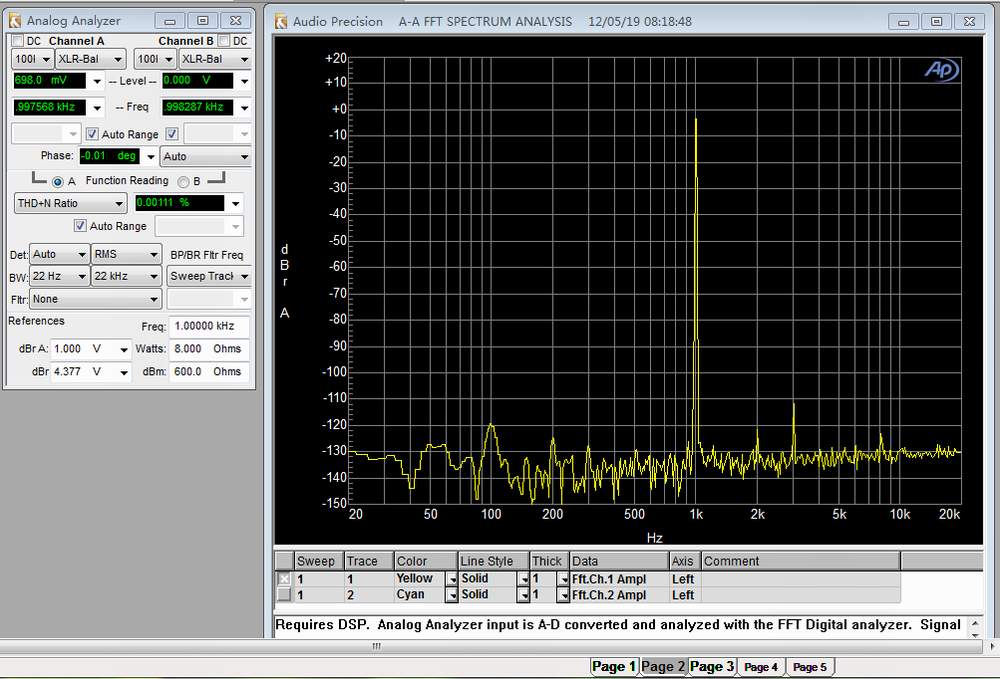

输出2的失真:

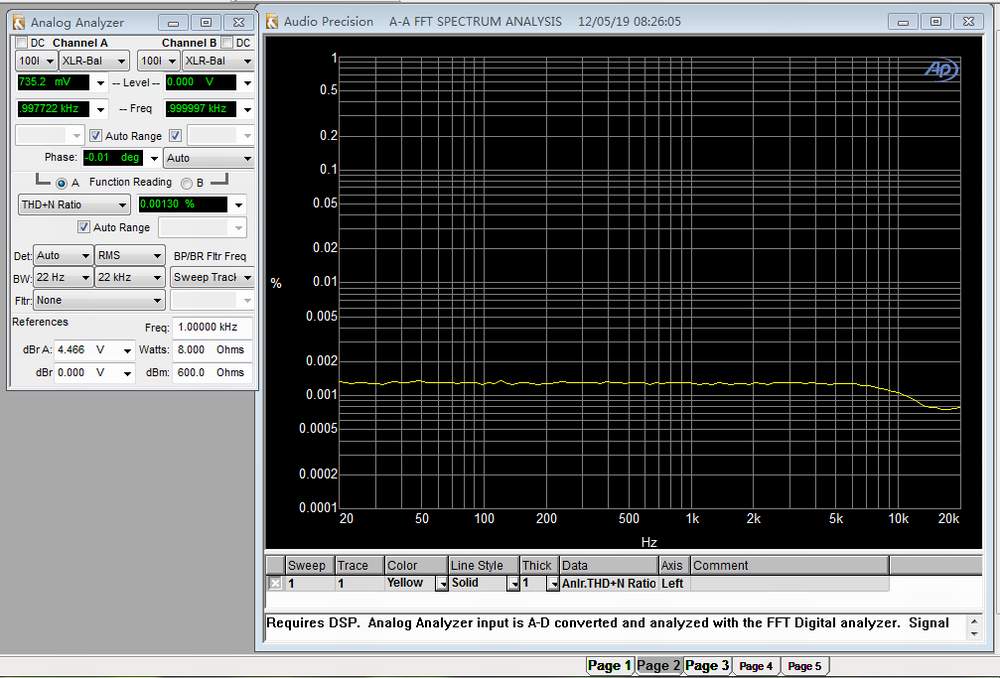

输出1的THD+N:





输出2的THD+N:

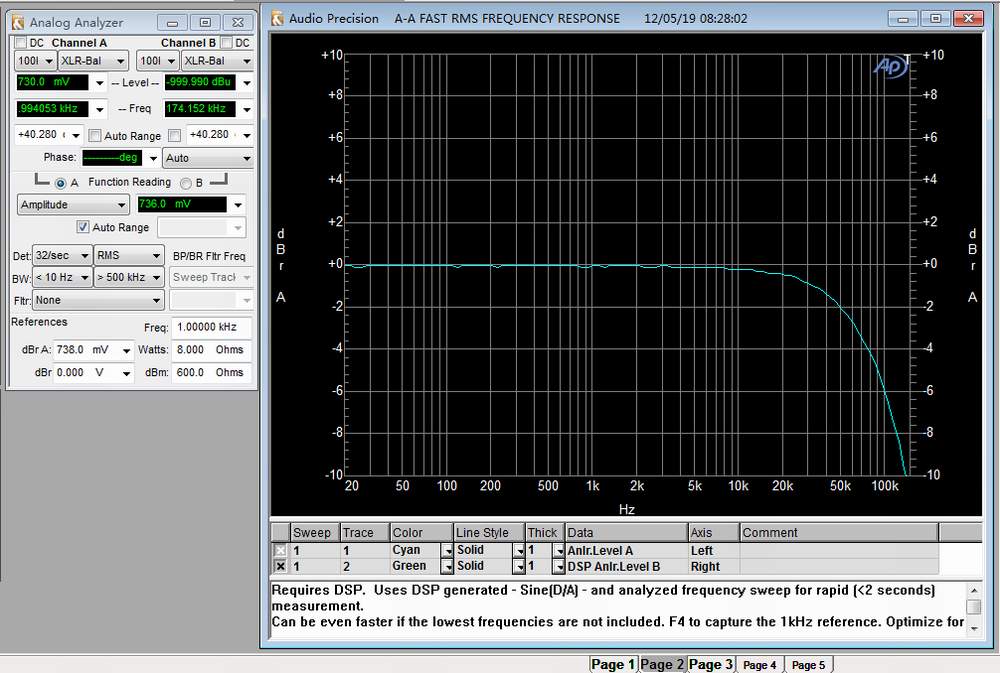

输出1的 频响20Hz-150kHz:

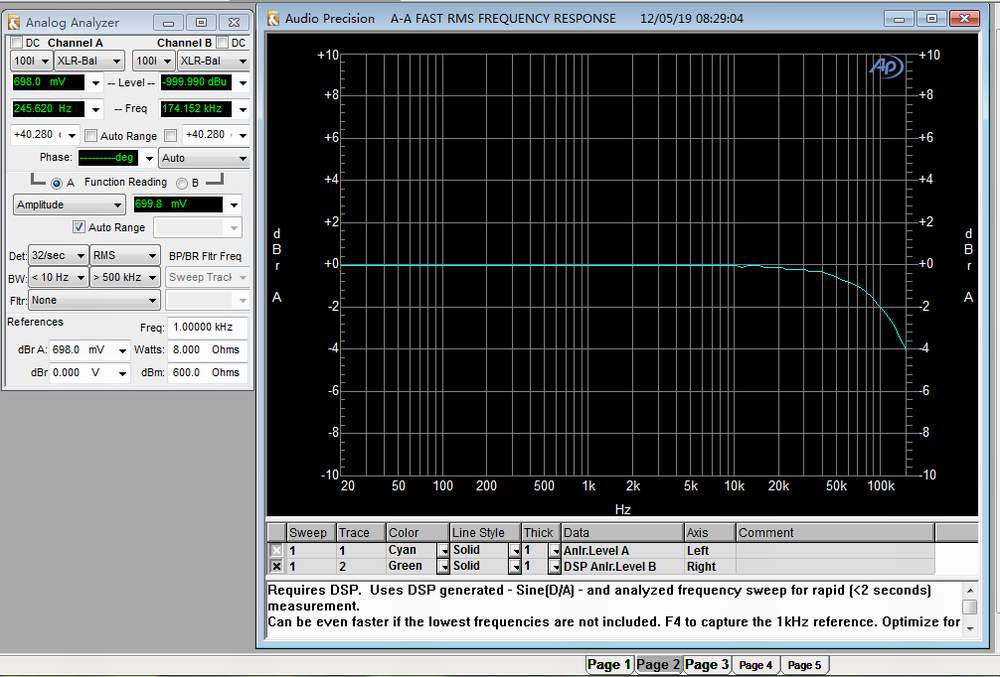

输出2的频响20Hz-150kHz:




DIY制作注意事项:



1, 地线的连接:板上稳压电源中间有一个大的地圆孔,信号输出端有一个同样的圆孔,两者之间要使用较粗壮的纯铜线连接。

2, 输出中点电压应在10MV以内。如偏大较多,需要检查线路器件的安装或焊接是否有问题,配对管是否配对性不佳。

3, 图中所示电压可在冷机时调整如图。由于使用的是无反馈纯A类电源,热机时有些下降是正常现象。如果热机后下降不大可按图重新调整。如果热机后偏差较大,请检查电路或器件。正常偏差值应在约5%以内。

4, 所有小于0.1U的电容均须配对,最好是整机一样参数。这些参数将影响到整机音质与性能,影响甚至比三极管配对性还大。

5, 所有电阻均使用高品质电阻,误差应在1%或更佳。这些参数将影响到整机音质与性能,影响甚至比三极管配对性还大。

6, 通电前最好将所有放大电路上的限流电阻不安装,调整好稳压输出电压后再安装。由于稳压是A类电源,通电调整的时间不要太长以免部分器件空载时变热严重。

7, 元件安装步骤,先焊接好贴片器件(有些贴片器件在电容夹隙中,务必检查安装好全部),再安装电阻,小电容,三极管,可调电阻最后才是大体积电容。

8, 电阻与电容的安装方法:元件紧压线路板正面,将电阻的显示数值的一面向上方便以后检查及更美观。安装好后,用手压按引脚到与线路板底面形成约20度角,不要将引脚完全压平到线路板上。然后剪到比焊盘多出0.5MM长短。元件剪好引脚后,线路板底面向上且水平,焊接时需使用流动性好焊锡,焊接时间约为35W烙铁2秒钟一个引脚(数数10011003就是约2秒)。这些工艺是影响整机音质的一个关键,务必注意。

9, 三极管安装时,引脚留板面约6MM,调整好角度与高度再将中间脚焊接,引脚无需弯曲。再检查是否要重调。焊接好三个脚后,剪去多余引脚,留离板面约1.5MM长度。

10,           菱形差动输入部分应使用BL级中跨度较高的K170/J74配对管,否则输入级的工作电流将无法调整到指定值。

11,           良好的工具是关键,烙铁使用35W上品质的产品。元件脚可用较锋利的大型指甲钳剪去。

12,           焊接完成后,使用香蕉水对线路板底面进行清洗。

13,           安装完成后要检测是否存在振荡现象,不要立即连接后级测试。检查方法:如有信号发生器及示波器,可用方波查看是否存在振荡。如果没有信号发生器与示波器,可将音量开最大,用数字表的AC200mV档测量输出端电压,正常情况应显示小于1mV或更低。

14,           声音的校调:本机参数设计是基于中性而有菱形差动独特韵味的设计。如果用户希望声音更厚暖,可适当加大C1C3(每声道各两个相同名称电容合计每声道4个)。一般建议不要大于1000P 。但这取决于用户个人的系统及听音喜好。一般来说大幅度的韵味校调应该交于信号源,前级与功放尽量保持中性高透明度,与高端信号源连接时不会吞食应有的细节及保证了对信号的瞬态反应能力。

15,           本机参数是按本机使用元件校调,更换不同品牌的电阻电容三极管可能会声音不同。

16,           本机放大电路增益约9.4倍,经音量控制后整机增益还有约6倍,这是最佳校调的参数,最好不要自行变更参数调整增益。

17,           越是中性高透明度的器材越是明显反映出信号源与线材的素质,请匹配较好的信号源与线材。

18,           再生电源输入端最好配备一个50DB左右的电源滤波器,这样可以减少电源杂波对再生电源处理电路的干扰,电源输出的信号就更纯净。

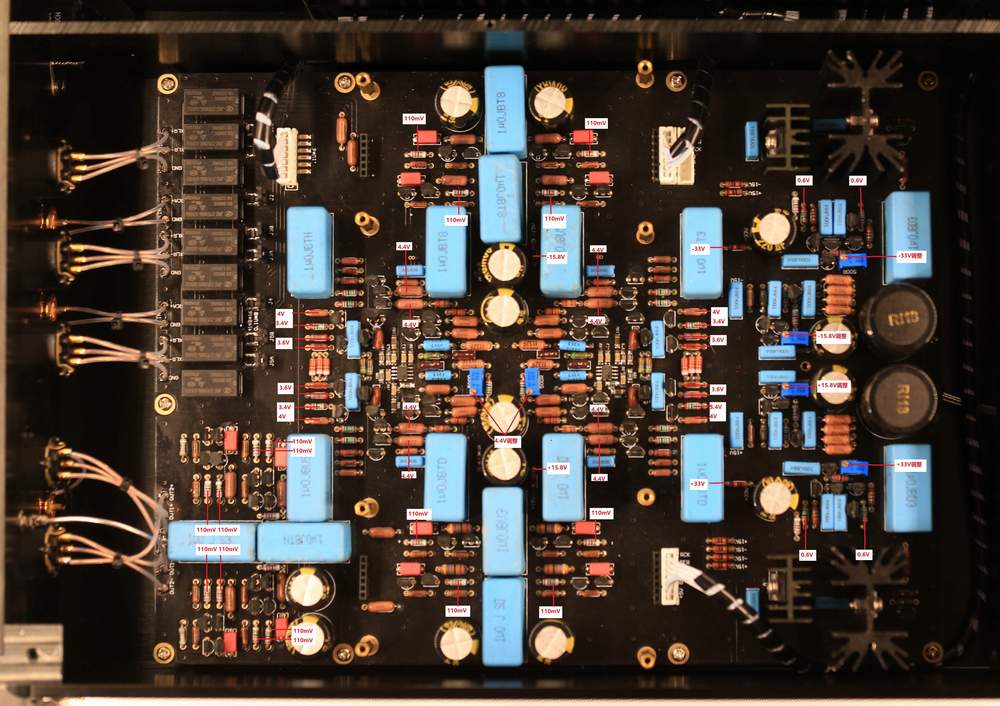

DIY制作需要检测的电压:
