放大器械是一个极之奇妙的东西,不是吗?同样的每个声道100W输出的两部机,在比试之下,就感到录一样,声音不一样,形态也不一样。

       对于许多初入门的发烧友，尤其是喜欢自己装机的DIY发烧友来说，对这个问题往往是感到迷惑不解。

       DIY派，当然知道怎样看线路图。通常就是看放大器的线路图去决定声音的好坏。世事无绝对，看线路当然可以知其一二，，但并非实质，因为除了线路之外，还有其他一些重要的因素影响着声音的重播。

       举个例子说吧，设计放大器尤如盖楼，线路是楼宇的根基和内部钢筋支架，然后再到外墙的修饰，后者就是各种配件的组合。但是怎样才是一个接近完美的线路呢？说到这里，或许有些发烧友已经知道我想说些什么了。

       今期我准备把金嗓子的其中一外机种拿出来，讨论其中的线路结构，对发烧友来说，可以满足他们的好奇心，对DIY派来说，可以满足到他们对线路结构的憧憬。这里我抽出了金嗓子的前后级合并机种E-305V作为讨论中心。

       或许还仍很多人未知道金嗓子厂方的一向原则或历史，我不打算在这里说历史，不过金嗓子厂方在开始创立之时，就订下了准则，其中一个就是坚持放大线路采用全对称式放大电路结构。

       全对称放大，是表示输入信号的正半波和负半波分别由上下两级放大器进行放大。

       为什么要用全对称结构的线路？

       全对称线路结构就如以往的真空管机中的推挽输出级，如果上下半波的放大一致的话，是减小谐波失真的最好方法。不过在任何时候，全对称或以往的胆机推挽输出也好，要充分达到全对称的理论的效果，就要求上下的半波放大器有接近绝对的对称性。

       这是一个极之艰巨的任务与原则，要贯彻到底，就需要惊人的毅力与恒心，而且还要一班真正追求完美的发烧班底才可以成事。

       金嗓子的一班老板及工程师可谓上下一心，自创立以来，就为自己订下了理想的目标，而对称的线路结构就是一项坚持的原则与目标。

       当然自金嗓子创立以来到现在都是采用全对称线路结构，此期间已把线路改进了多次，这些改动是必要的。另一方面，半导体及其他零件的改进从未停滞下来，新的半导体和零件可以更加发挥他们的创意，因而有不断改良的机种。另一方面，以前的放大器是针对黑碟（唱片），针对以前的旧式模拟录音。进入数字时代，CD唱机登场，软件的制作起了重大变化，无论喇叭或放大器都要加以修正，这就是为什么金嗓子要推出新型号的原因。

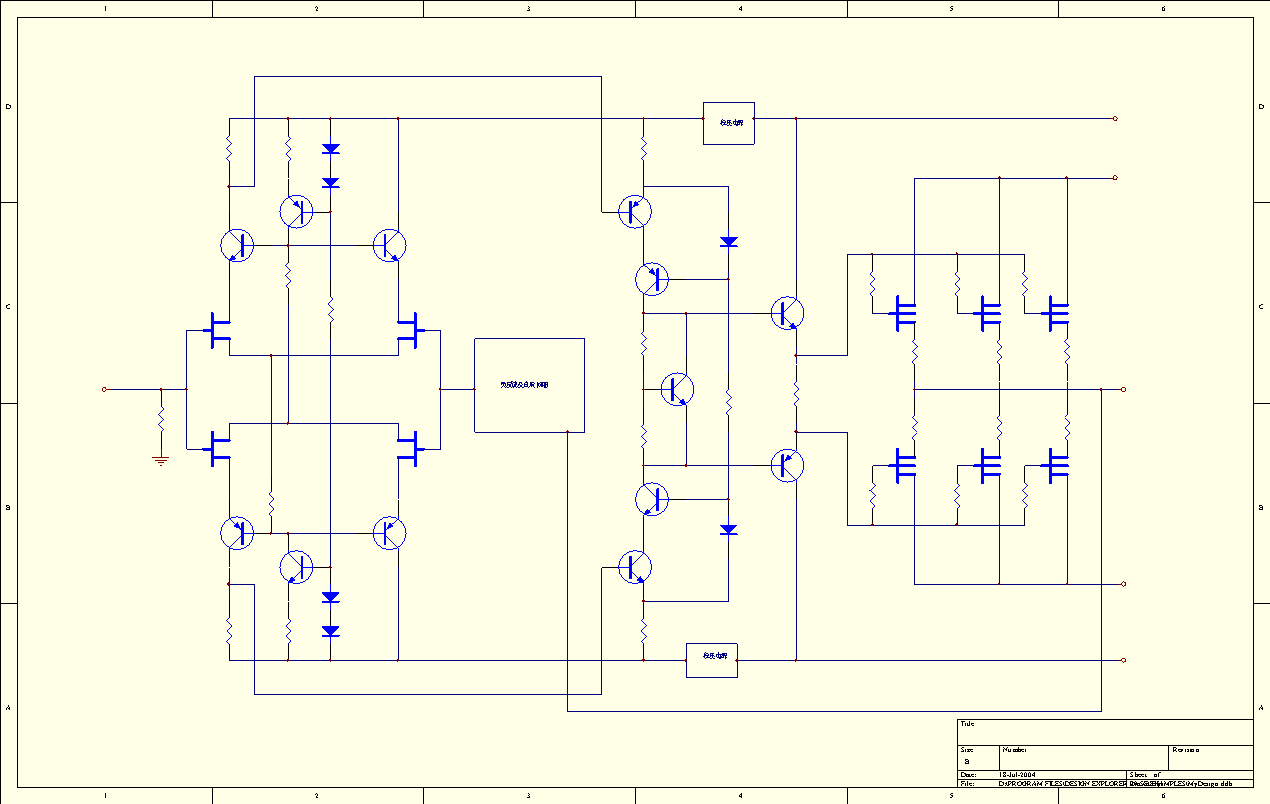

       图一是E-305V的功率放大器原理图。图中的右方是三对MOS——FET金属氧化场效应半导体作为输出级，即T16-21。

       这六枚场效应管可以提供130W的输出功率。T13是一枚有温度补偿作用的偏流控制管，它为推动管和功率放大管取得合适的静态电流。

       T9到T12的四枚管子作为前推动级是接成CASCODE的推动方式，即共射共基接法，T9和T11是一组。T10与T12是另外一组。共射共基的接法与单一共射放大管的放大率是一样的，但是却可以避免了半导体中集电极和基射极之间的输入输出电容，把频率响应提高到MHz以上，而且有特别优良的线性。

       到这里，或者你会问，为什么推动级和功率输出级不用共射共基接法？

       因为推动级到功率放大级，全部接成射极跟随器，即表示这两级没有电压增益，只是加大电流而已，射极跟随器本身就有低失真，频带宽的效果（这里要看半导体本身的截止频率）。

       但是T9到T12是一组放大器，有电压增益的放大器，如果以单管作输出，又要求有足够的放大系数的话，其频响也相对地下降（振荡器就是一种高放大效率，高致起振的放大器，但频响就是调准了一个频率，这便是振荡频率了）。

       要保持一定的放大率，又要宽的频率响应，共射共基的电路形态便是唯一的解决办法。图中的左方便是E-305V的功放输入级部分，我们可以看到也是一下全对称的结构。

       这里，输入级采用FET场效应管子，这一级也是接成共射共基（这里应说是共泄共基）接法，也是取其高频的线性和响应。另外两枚半导体T5和T6是恒流源。事实上，这一最前端的放大级是一组差动放大器，有了恒流源可以确保在恶劣的情况下保证稳定的电流供应，换言之，这是一个稳流器。

       但是恒流源在差动电路的意义比起稳流作用更大。首先我们要了解恒流源的输出阻抗阻抗很高（与稳压的低输出阻抗刚好相反），而差动放大器的尾，即FET的源极，是需要一个极高阻抗的负荷，好让差动的共模抑制比尽量提高，才可以令差动放大器的效益提高。

       提高共模抑制比是差动放大器的最佳办法，由此可见一部合并式放大器而言，也不能苟且了事。值得一提的是，金嗓子是首先提倡在发烧机种中采用平衡传输的。

       当然，平衡传输可以做得很彻底，也可以是给你安装一个平衡式的输入插，电路却是一般的。

       金嗓子很清楚的说明，真正平衡传输的优点，唯有全对称的线路设计才可以把这个理论贯彻到底。

       那么真正平衡传输的优点在哪里？

       平衡传输除了象全对称一样可以消除谐波失真之外，更加可以抵消外来的噪音（如专业用的平衡传输一样），一旦有噪音传进来，噪音便会在放大器的终端自动加以抵消。

       或许有发烧友认为这并不重要，但是细想一下，假如一部放大器有更低的噪音的话，就可以听多一些软件中的细致部分，你就会欣赏这个设计和结构。
