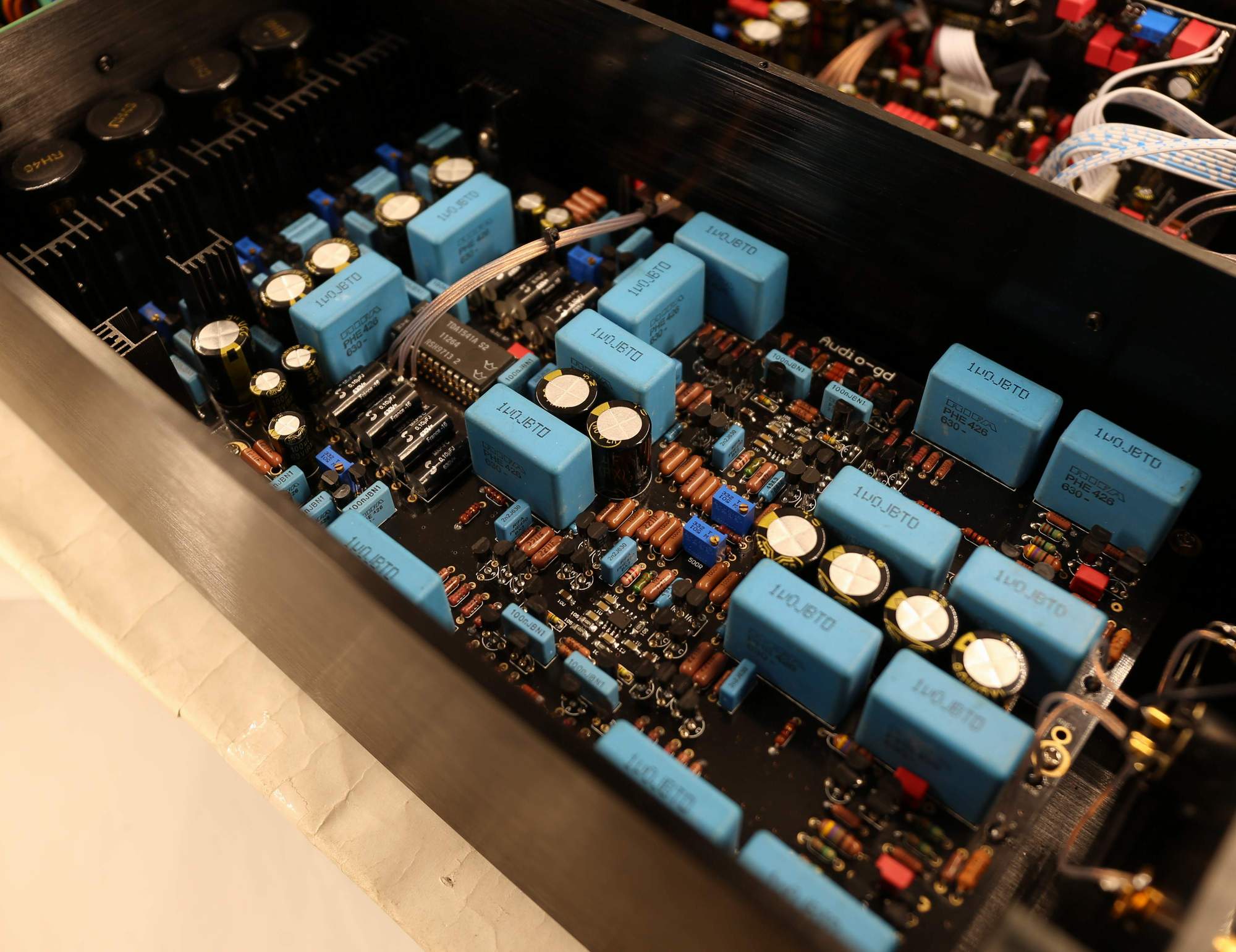

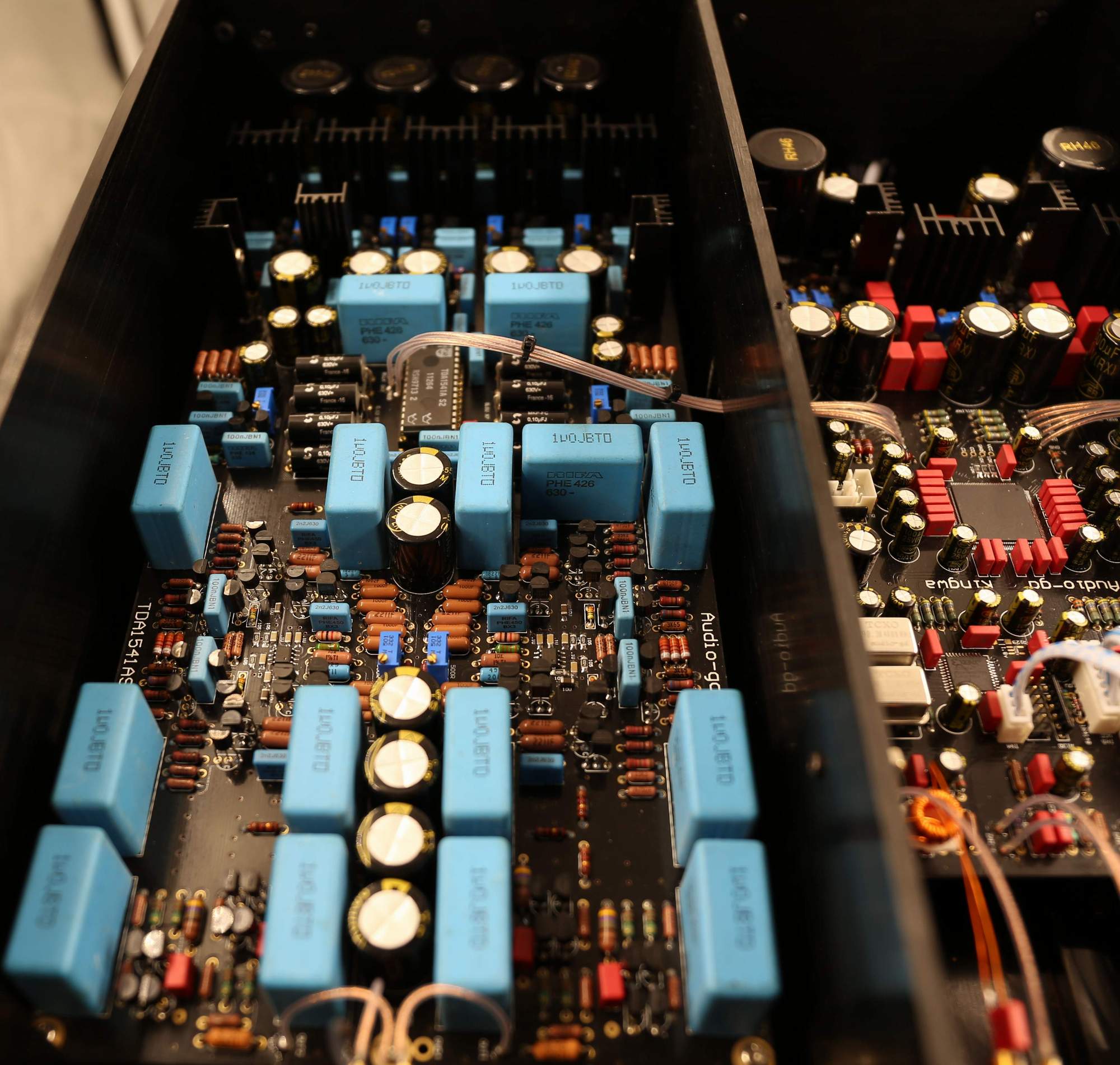

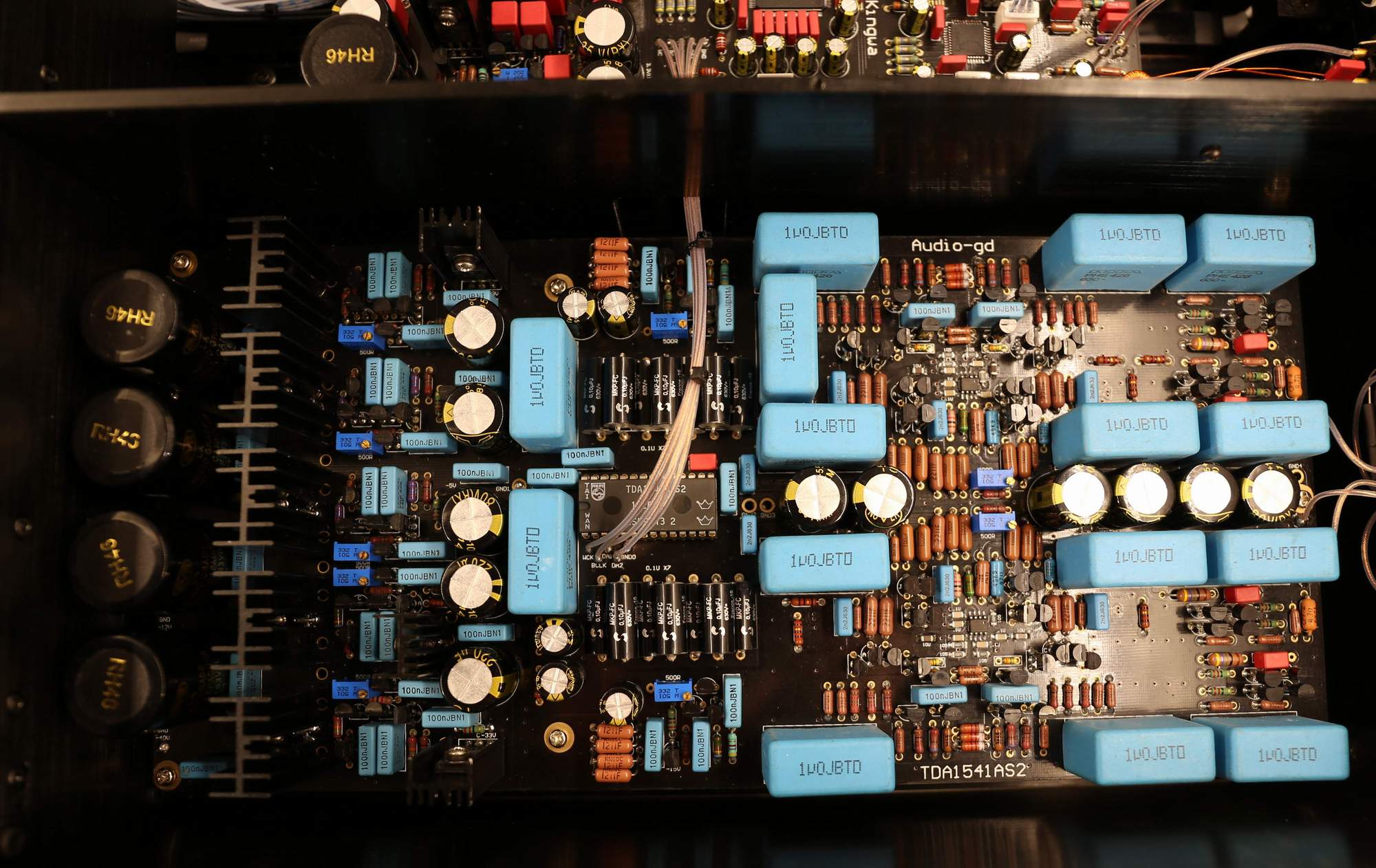

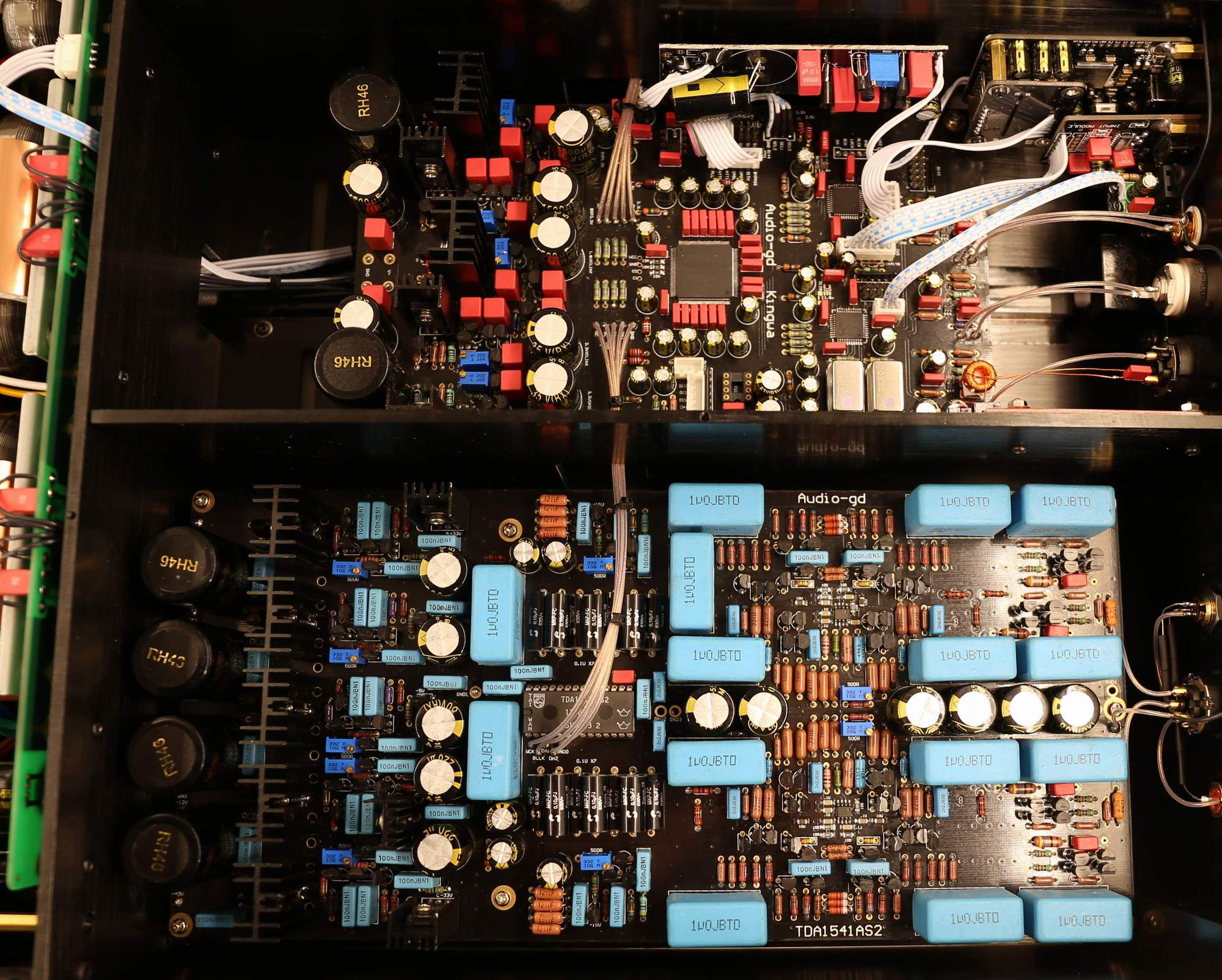

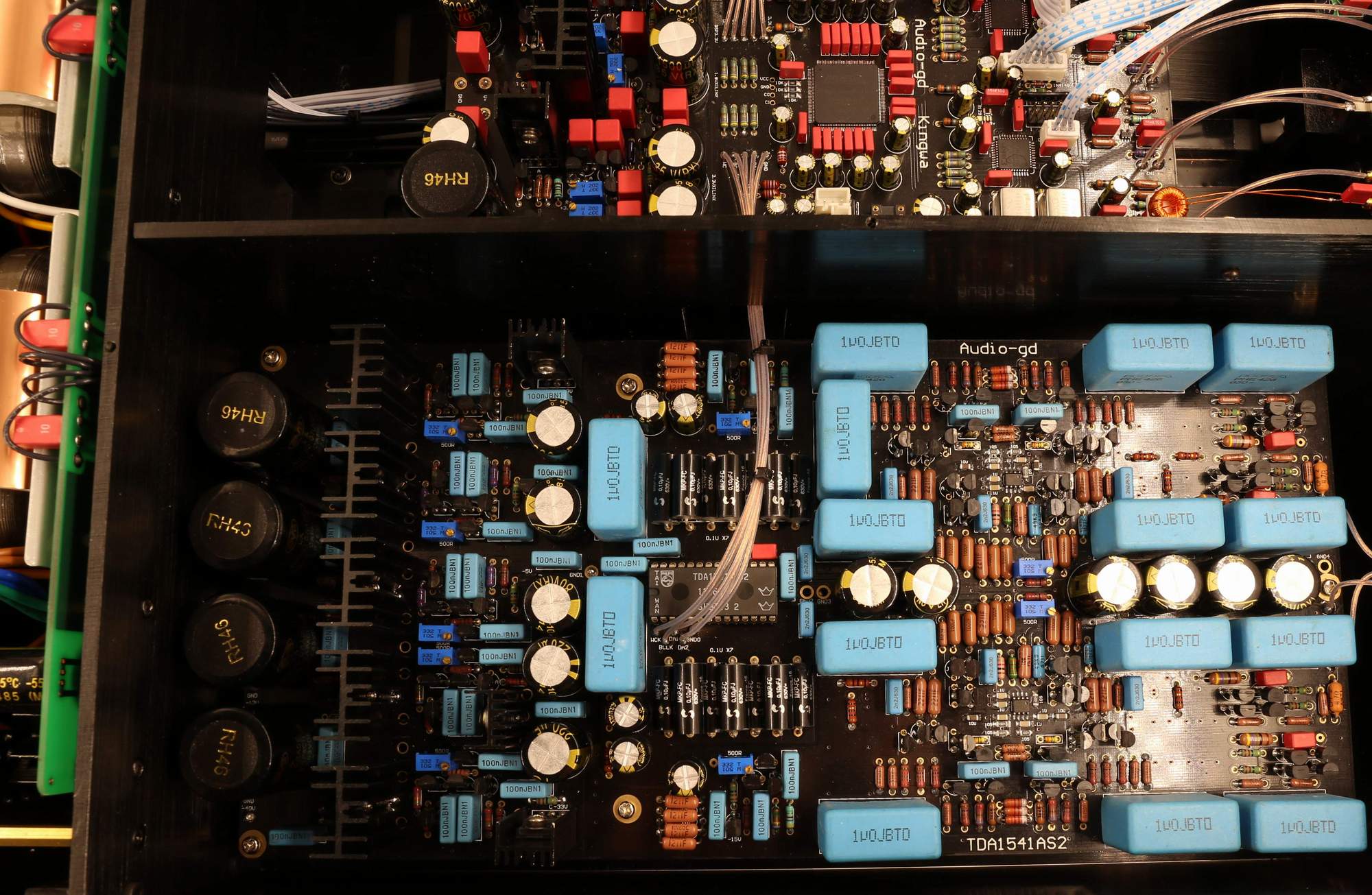

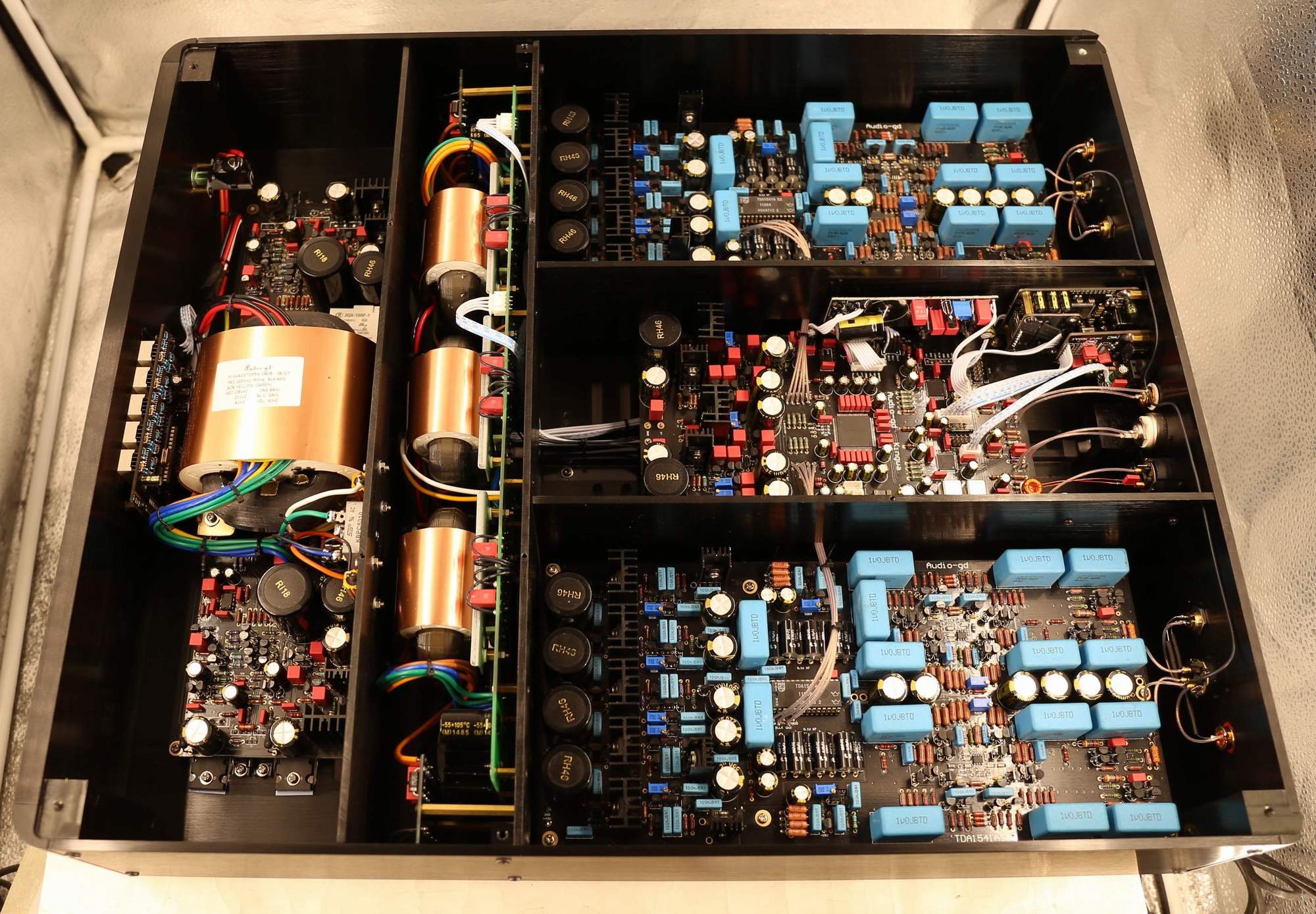

1990‘S后期,普通的TDA1541A只要十几元一片,TDA1541AS1买10片以上也只需要30元。到20多年后的如今,普通的TDA1541A已长到200多元一片,而TDA1541AS1也突破3000元大关。 从1990’S后期买到了一些存货,到2010年,一直都在制作不同电路配合的DAC。最终得到来的结论就是TDA1541A与菱形差动是最佳的搭配,音色效果相得益彰,无论换哪种线路都令声音的韵味大打折扣。 2007年时以700多元一片的价格在德国购买了10片TDA1541AS2, 就是与马兰士的CD7内使用的同一批次的产品。当时那心痛啊,本地最好的那房价才2000多元一平方,10片就没了一个洗手间了。看到现在本地好点的 房子都到20000了,心才没再痛。 后来被两位老用户一定要定制机器,买去了4片,仅存6片了。 由于有这6片的TDA1541AS2,心里总是存在着想做一台最佳的DAC的念头。 去年4月开始下决心去设计制作,想法得到一些DIY爱好者的支持,收了十几万的定金后开始设计线路板。 经历了10个月终于完成了软硬件设计制作,接下来就是要老化足够后去校声。 由于之前有10多年制作1541A的经历,做过可能有数十上百台不同参数与线路元件的机器,心里就有底,知道使用菱形差动,RIFA电容就是1541A的最佳搭档。 制作时就将所有非电源用的电容都进行测试配对。三极管更是通过三次配对去筛选出最合适的管子。 在这个菱形差动电路,K170/J74是核心所在,营造出清晰通透,柔和,如行云流水般流畅自然的的音质音色效果。没有这对管子,用其他管子代替,可能就会是其他音色了。但这里特别提醒就是不能使用K246/J103,这将令昂贵的制作得来只值数百元的效果。 现在的固件是从R7移植过来。将来有时间会再考虑模拟SAA7220的数字滤波器效果,以获得最经典的飞利浦1541A的音色。 超采样的2X,4X与8X需要手动切换,NOS状态可以支持到384K, 2X支持到192K,4X支持到96K,8X就只支持到48K。如果播放高采样率音乐就要注意切换到合适的超采样率以免产生杂音。对照不同采样率自动切换也不复杂,但这需要将来有时间再去更新固件。 |

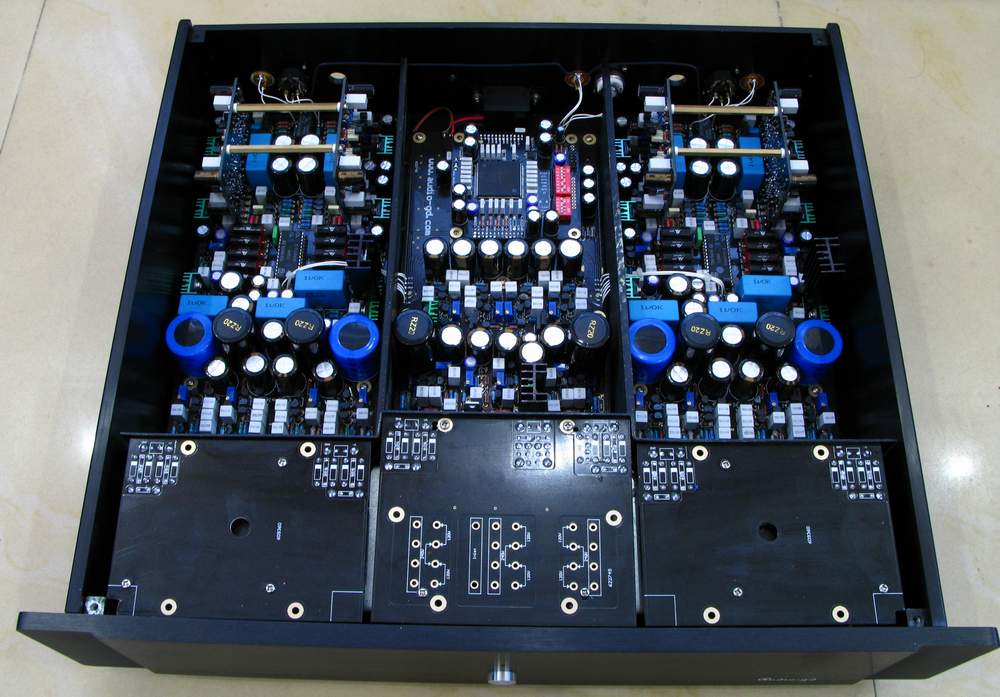

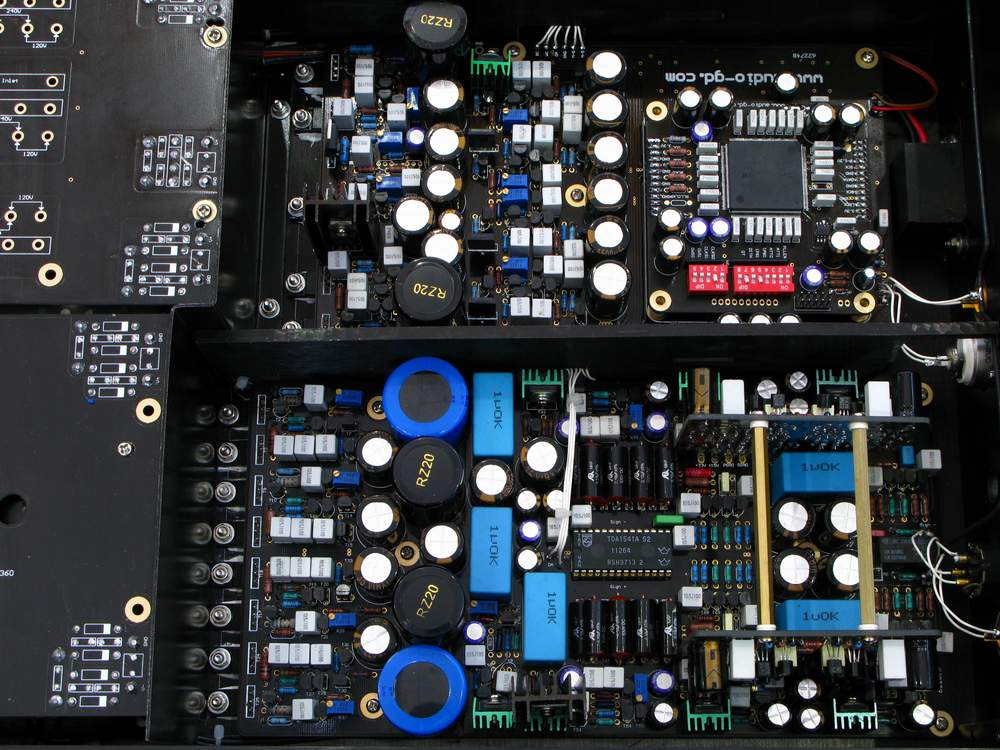

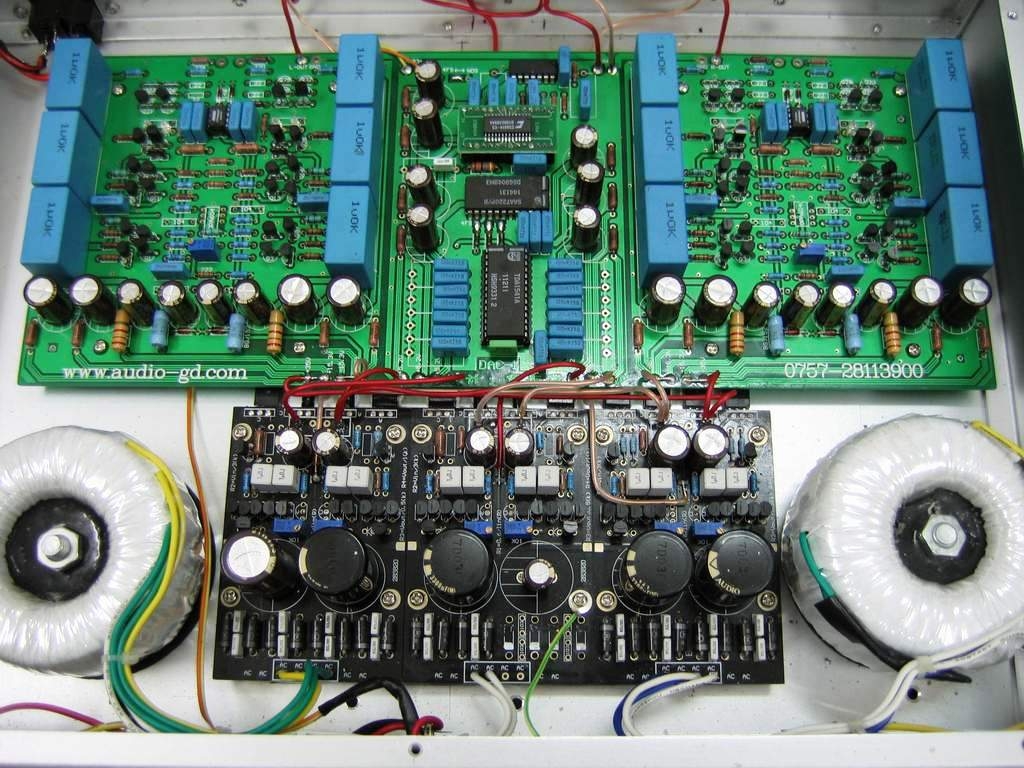

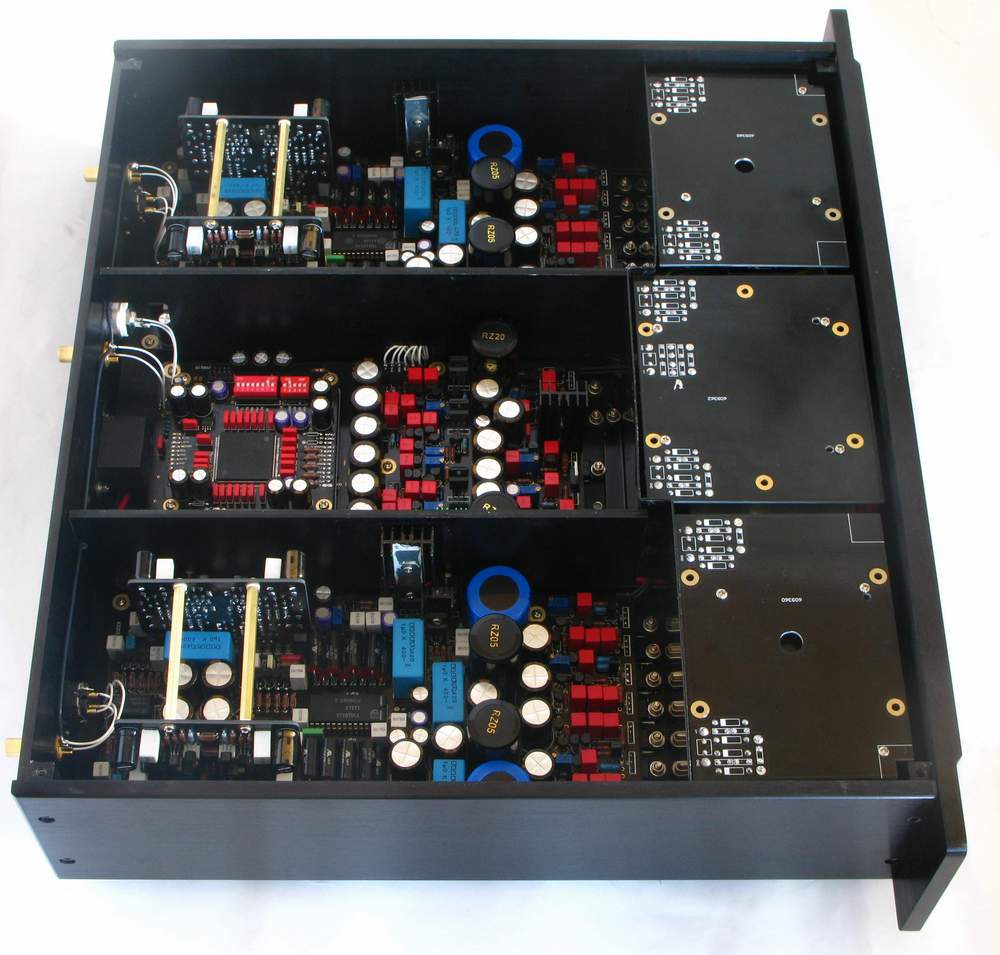

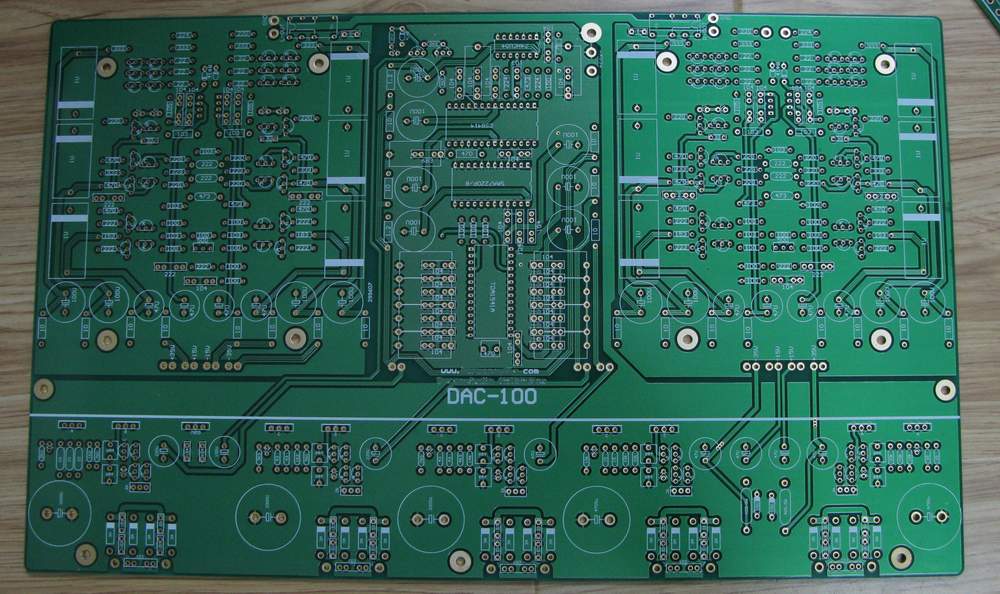

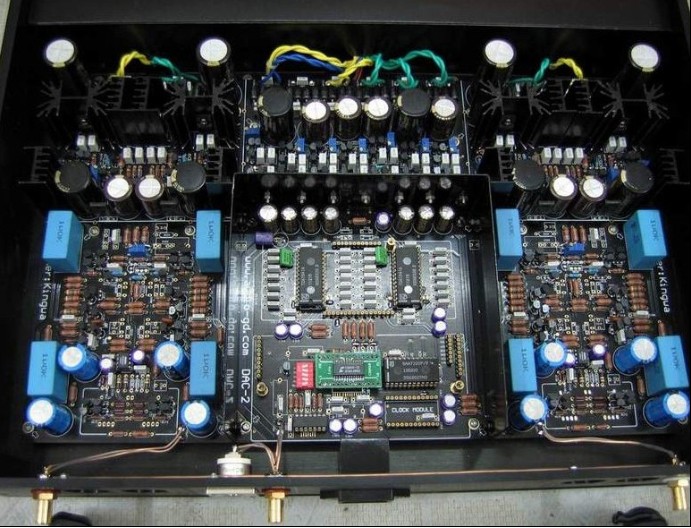

Some older TDA1541A projects: 2005
Year: 2006 Year: 2008 Year:
2010 Year: 2010 Year: 2010 Year:
|

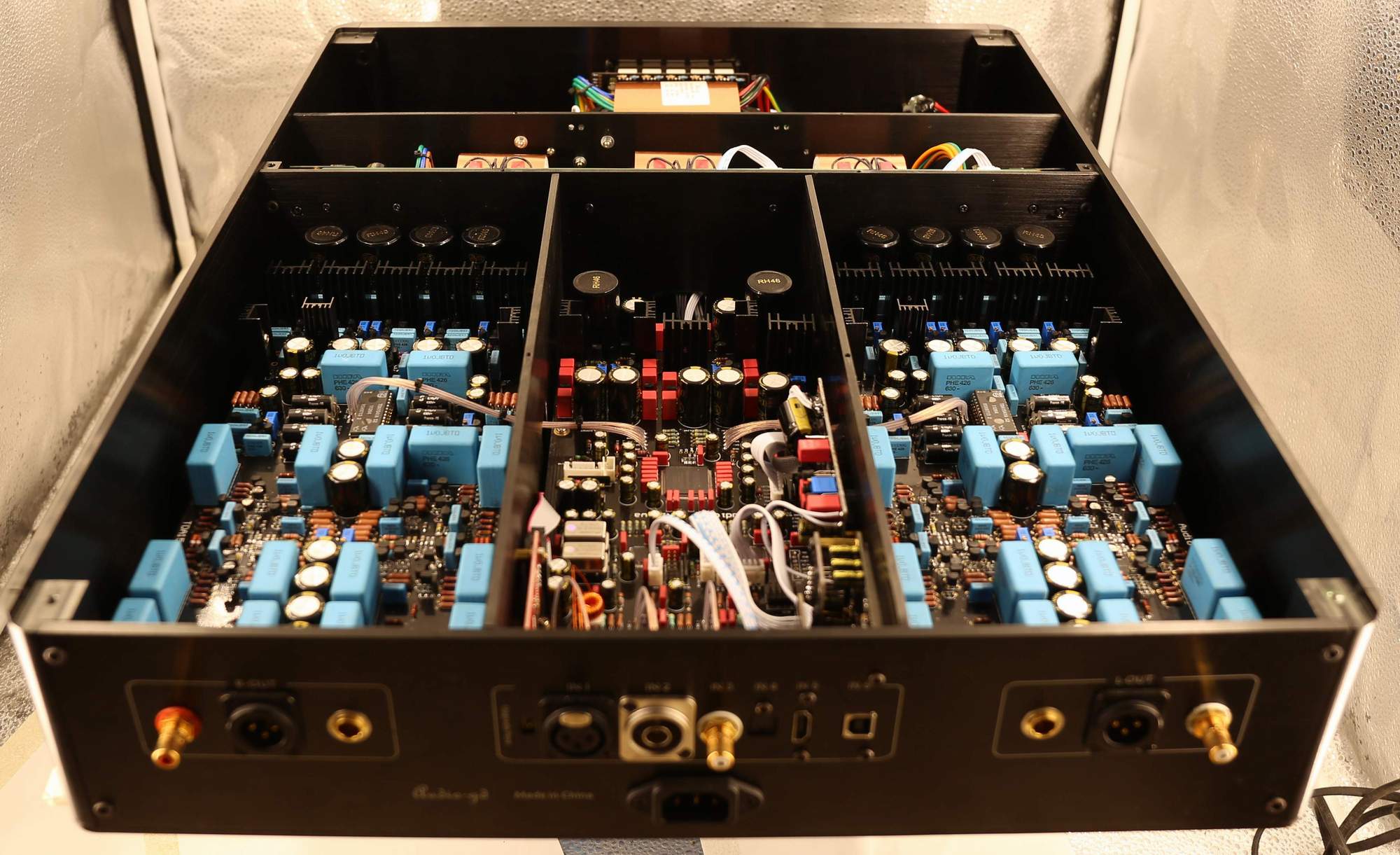

2019 Year:
|
