CD-7 HE

CD纯转盘
内置再生电源
采用飞利浦摇臂CDM-4光头
HDMI-IIS, AES, BNC and RCA 同轴输出
10MHz 外置时钟输入
　

关于CD-7 HE的老化:
      本机出厂前已经老化达至300小时，客户收到后只需通电累积至约24小时即可完成老化，过程中可不播放CD碟片。

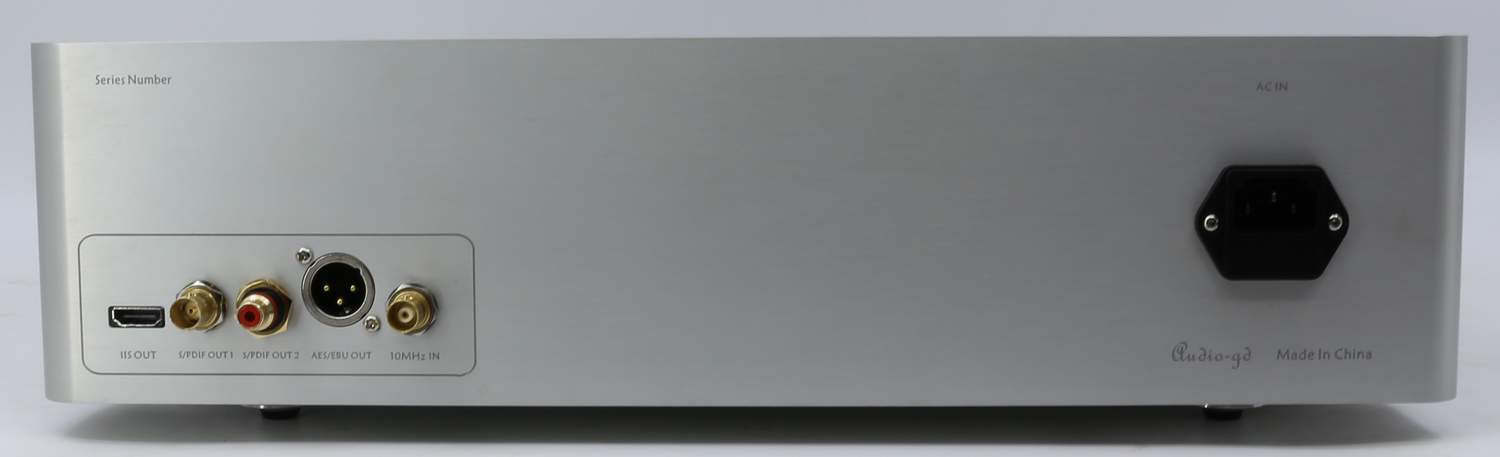

输入输出连接端子:


AC IN: 连接市电电源。
IIS OUT: 连接HDMI-IIS 信号线。四种输出格式可选，见以下说明(建议在下单时说明所需格式让我们发货前设置好)。
S/PDIF OUT1: 75欧BNC同轴输出端子。
S/PDIF OUT2: 75欧RCA同轴输出端子。
AES/EBU OUT: 110欧平衡数码AES输出端子。
10MHz IN: 10MHz 外接时钟输入端子，可连接到外置的10MHz时钟。

连接外部时钟:


     当连接了外置的10MHz时钟，在面板右下角底面安装有一个开关，打到AUTO方向，代表已外接的时钟只要开机就能自动连接，CD-7HE自动切换到外接时钟作为主时钟。打到OFF方向，代表不会连接外时钟使用。在没有连接外置时钟状态下，打到AUTO位置。

四种HDMI-IIS输出格式转换

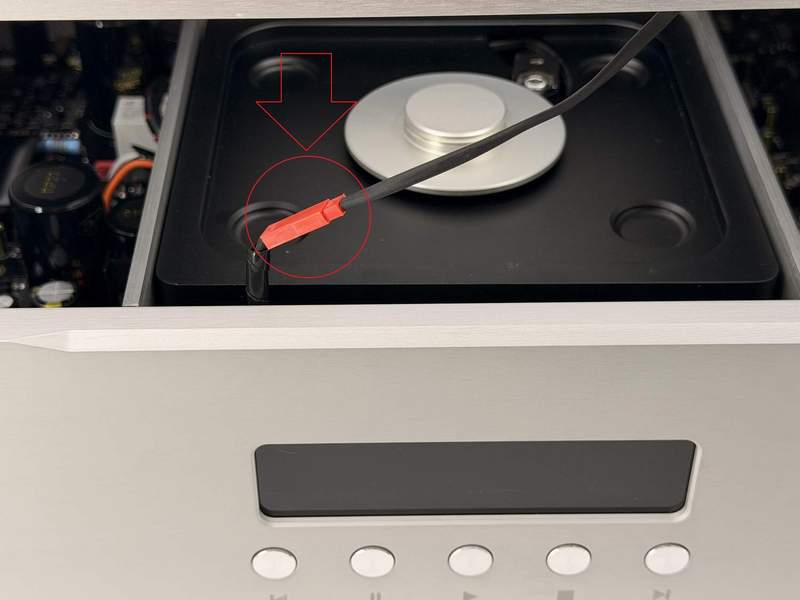

      切换输出格式需要打开CD-7 HE的顶盖，务必留意将靠近面板的仓门限位开关连接线从插座处拨开。

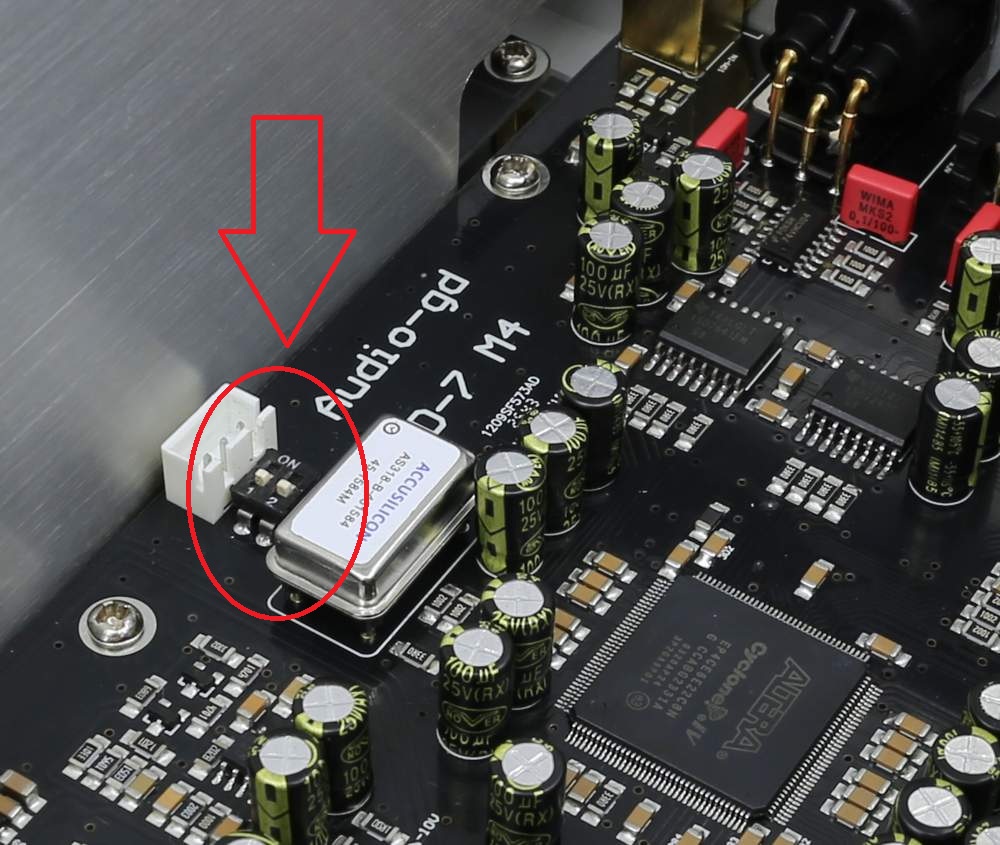

       在靠近后板的晶振旁边找到一个两位拨码开关上面标有1，2 及ON代表接合的方向。切换开关时请使用一个小一字螺丝刀进行拨动。


                 格式1                                    格式2                                     格式3                                    格式4

开关状态与格式对照关系表
