价格:46999元 (1套2台。包含中国大陆,港澳运费。)
黑色与银色外壳版本可选,下单时务必说明否则随机发货。
购买有机玻璃顶板价格:399元。
推荐搭配的HE-1前级以达到全面逼真的音质 :
http://audio-gd.com/HE/HE1 MK3/HE1MK3CH.htm
关于外接电源处理器
:
本机使用了再生电源供电,我们不建议再使用外接的主动式电源处理器,
例如外接再生电源,隔离变压器,电源稳压器等都是不被推荐使用的。
即是用电条件恶劣的极限情况下也只需要使用品质上乘的无源式电源滤波器即可。
更新了什么
:
HE-2 MK3 采用了全新设计的增益板,及最新的再生电源板,令音质提升明显。
本机概述:

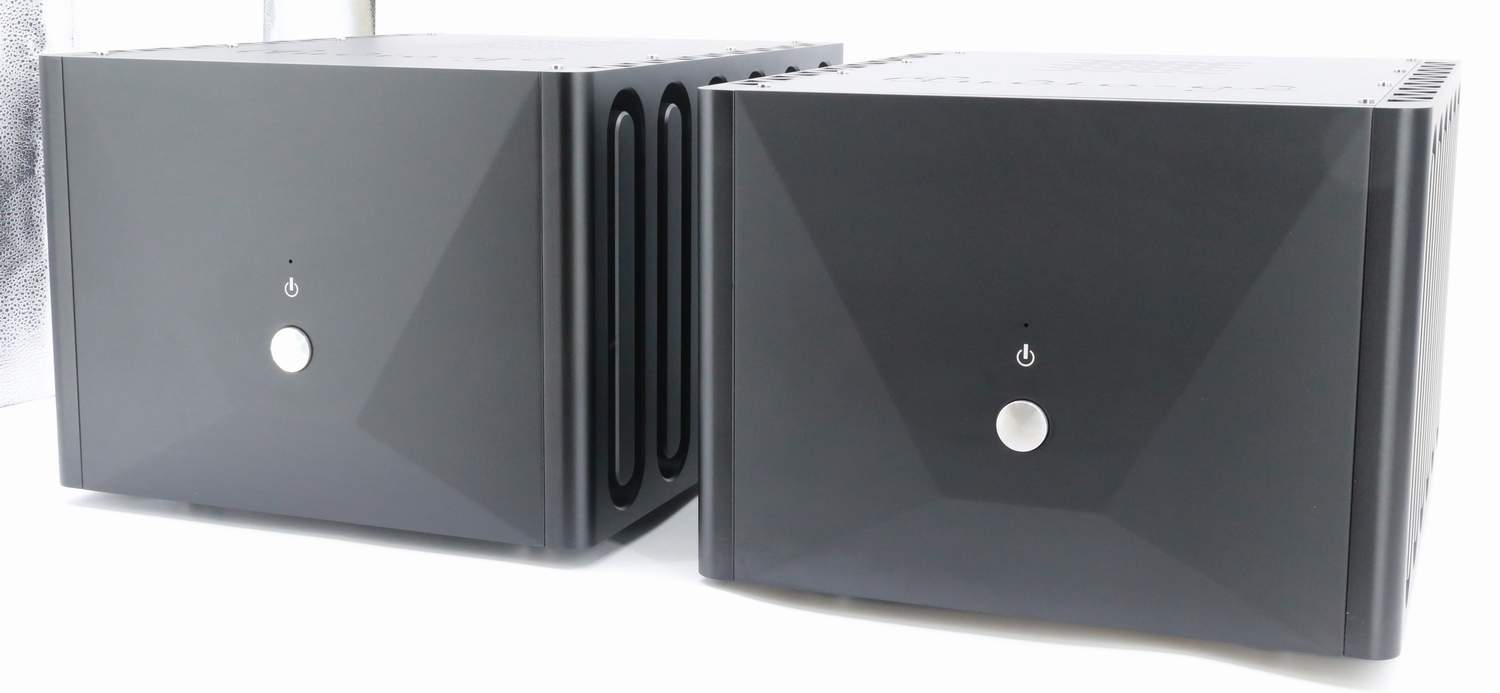

真正分体单声道功率放大器
内置再生电源
完全无负反馈CAST电路增益级工作于纯A类状态
,信号通道没有使用OPA
与耦合电容
采用线性传真技术的完全无反馈输出级,避免开关失真且具有极佳的线性,令性能与纯A类放大器一样优良而又没有纯A类放大器的高热量
2 组输入: XLR
/ ACSS ,即使XLR输入,信号也会经CAST放大器放大
使用80个每个15A/230W的ON Semiconductor 的大功率晶体管. 具有每声道30W纯A类,及250W A类 (8 Ohms) 输出
使用总功率超过2000W的六个变压器供电,26万UF 滤波电容对左右声道分离供电
八路纯A类并联稳压电源供电
20 及 26DB
两种增益模式在机后切换,轻易匹配超高或超低灵敏度的音箱
采用线性传真技术完全无反馈输出线路
:
经过多年的实践,我们设计出线性传真技术的线路,运用到输出级当中,无需施加环路反馈也可令失真稳定且降低,令放大器具有无与伦比的超线性性能。
在传统的很多功放设计中,输出的失真度会随着输出功率变化而出现大幅度的变化
,而在同一功率输出时,全频段的失真度也出现相当大的差别,特别是高
与低频段的失真大幅度增加。
以下图表是一款售价约7万人民币的某名牌单声道
纯后级的失真曲线,
蓝色线显示的就是8欧20W时的失真率。
以下图表是各种常见乐器的频谱范围。频谱覆盖范围由20Hz到4KHz。
不同失真度一定影响到乐器重放时的听感。例如重放钢琴演奏,如果不同频段的失真度差距较大,低频段可能听起来象A品牌的钢琴,中频段听起来象B品牌钢琴,高频段又象C品牌钢琴,
整个录音就象是几个不同品牌钢琴剪辑混合在一起的效果。
负反馈技术的运用,最大的目的是降低失真度。
有些人认为负反馈虽然令失真度降低,却同时令听感变得不自然。
虽然负反馈设计静态负载测试时的失真率较低,但一旦连接真实喇叭这样的感性负载时,喇叭工作时的电动势从反馈环路回输到放大器输入端,产生的各种失真就会大幅增大并对音质影响尤大。
而完全无反馈的设计则可以完全避免了这一缺点。
负反馈技术虽然将失真度降低,但失真会随着输出功率增加而增大。这就很容易出现聆听的过程中,一些大动态的音乐会飞离音箱,扑面而来的不协调感。
通常无反馈的设计,失真度较高且不容易控制。特别是工作于大电流状态下的输出级更甚。
本机的增益放大器是采用了CAST技术的完全没有反馈的放大器。CAST技术由于本身的技术优势,失真度可以做得非常低。
输出级采用的是睿志的线性传真技术完全无反馈技术。
整机都工作于完全没有负反馈的状态中。但从以下图表可以看到,20Hz到5KHz时的失真度保持着相当平坦平直状态,保证了各种乐器演奏时声音的一致性。
5KHz开始的高频段失真度大幅度下降,甚至比
依靠负反馈的放大器具有更低的失真度,完全体现出睿志的线性传真技术将放大器的线性提升到至臻水平。
如上面的提及的七万元的功放,20KHz时失真是0.018%,本机则低达0.002%。
完全无反馈的超低高频段失真,无需依赖负反馈,仅依靠线路本身的极佳线性,令声音听起来特别清晰通透而细腻。
此外,本机的输出功率由小到大,失真度几乎无差别,在听感上,无论大小信号听感都是一致且清晰圆润,音场非常稳定。
当然更不会出现大音量大输出功率时声音就变得粗糙难听及扑面而来的现象。
下列的图表是本机的失真度曲线。

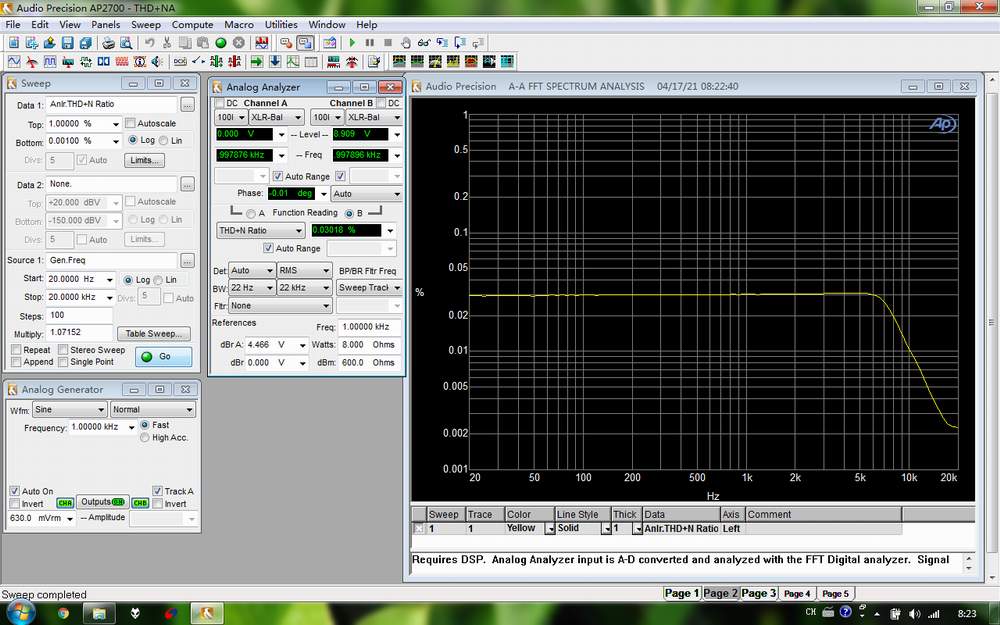

8欧10W输出时噪音+失真度
:约0.03%
8欧50W输出时噪音+失真度
:约0.04%
8欧100W输出时噪音+失真度:约0.05%
全模拟再生电源技术:
再生电源供电就象是在机器内置了一台私人专用的发电机。
它可以最大限度地滤除电源线上干扰,提供超级纯净的电源
供电到音频放大器,
还原出极低音染又极具模拟味的信号给音响系统及用户。
再生电源的设计中,120V / 220V的交流电源经过再生电源输入变压器,转换到直流电源,再经过甲类并联稳压电源供电到再生波形发生器及驱动器。
一组平衡的再生标准波形发生器产生出超低失真的50Hz波形,经过平衡的增益放大器及强大的
驱动级,以驱动三个再生电源输出变压器输出纯净而电压及频率稳定的电源,再由十三组甲类并联稳压电源对左右声道的
模拟音频放大器及不同处理功能的数字音频部分进行独立供电。
再生波形发生器及驱动器均经过甲类稳压电源供电,令其工作不受市电变化及干扰所影响。
甲类并联稳压器具有极高的输入阻抗以阻隔干扰,避免通过市电电源的干扰进入音频电路影响了音质,同时也避免了左右声音信号通过电源产生的串音以提高分离度。而输出阻抗低则具有极佳线性与速度,是极为优秀的电源稳压电路设计。
Audio-gd
在再生电源设计上的论点:
1,
通过对 AP SYS-2722的内部设计分析及实际测试对比,
纯模拟的再生标准波形发生器的失真比数字合成发生器低很多。
2, 数字驱动级可以有更高的电源转换效率,但完全模拟的驱动级则有更多的模拟味。
3, 经过长期对比试听,400Hz再生波形频率有更高电源转换效率,而选择的50Hz再生波形频率比400Hz更远离人的听觉灵敏区,音质更醇厚自然。
|
