HE-9 LE
(HE-9 Linear Power Edition)

真正平衡CAST电流传输纯A类前级放大器及耳机放大器





概述 使用指引 规格 定制选项


价格: 11800元 包含中国大陆,港澳运费, 及组合遥控器一个。组合遥控器可控制本机及睿志大部分最新款DAC产品。遥控器需用户自备两个AAA电池。


何以更新:
       第一代的HE-9于2015年推出。
       自2016年,不少客户于购买前问及,何时推出升级版本?
       相对于数字电路,类比电路的更新是非常缓慢的,特别是优秀的设计。
       我们的升级策略,非换个外壳,重新排布一下内部而已即称升级版本。
       故自HE-9推出,多年来我们未对其进行真正的升级,非不欲,乃不逮。
       5年后,于2021年,吾等耗费漫长时期,以测试及试听,故今方可推出新一代HE-9 LE. 其   采用完美的线路布线技术,以明显提升音质,具更优之细节及动态重现,却全无粗糙,声音更纯粹类比。此外亦更新有如下新功能:
       1, 前级输出配备专用输出缓冲电路以提升前级输出之音质效果。
       2, “双涡轮” 音量控制,更佳匹配不同输出电平之信号源及后级功率放大器使用。
       3, 非镜像线路板设计,左右声道使用完全一样的线路板,故吾等可先配对各线路板再进行安装,保证机器一致性优良。

HE-9 LE与HE-9 MK2的区别与选择:
         HE-9 LE 与HE-9 MK2采用了完全一样的音频电路设计,甚至连线路板及元件都完全一样,最大的区别就是在于HE-9 MK2采用了全类比的再生电源供电设计,无惧于市电的干扰均能提供纯净的电源供应到音频电路。
         HE-9 LE则采用了线性电源供电,配合A类稳压电源,即使市电干扰较大也能提供相当干净的电源供应到音频电路。
         如果希望达到音质上的极致,请选购HE-9 MK2。
         http://www.audio-gd.com/HE/HE9MK2/HE9MK2CH.htm
         如果希望花费更具性价比,或已有相当好的外置电源处理器,由可选购HE-9 LE 。

HE-9 LE 概述 :
      真正平衡全晶体管无反馈CAST电流传输电路 。
      前级输出配备专用输出缓冲电路以提升前级输出之音质效果。
      使用了无反馈钻石菱形输出级, 采用8个每个达15A/150W 的大功率晶体管。电容量高达3.6万UF,以及3个功率高达145W的发烧级R牛供电。
      4组甲类电源分别对左右声道的音频信号放大器进行供电。
      “双涡轮” 音量控制,前音量控制提供9档最大-9DB音量控制,后音量使用四通道100级数字控制继电器 I/V 转换式音量控制器避免通道不平衡及音质劣化 ,更佳匹配不同输出电平之信号源及后级功率放大器使用。
      双增益模式以供用户选择设置,更好匹配不同增益之功率放大器使用。

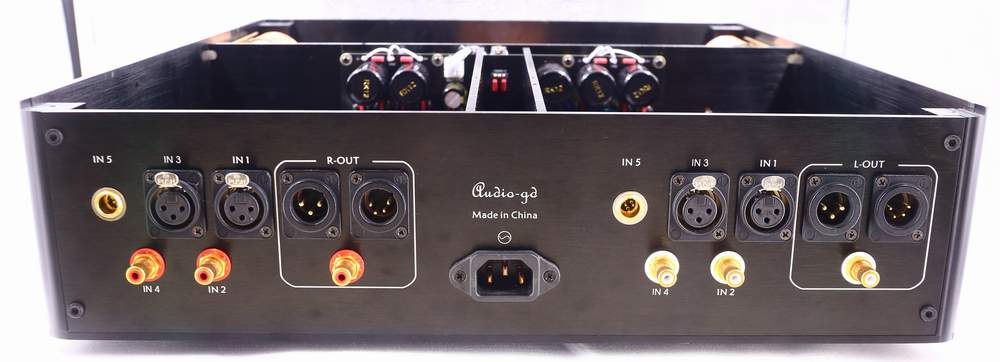

      5组输入: XLR X2 / RCA X2 /CAST X1 (即使是RCA或非平衡的CAST输入,HE-9 LE依然能将信号转换为平衡的CAST、XLR输出。)
      3组前级输出 : XLR / RCA / CAST
      3组耳机输出 : 6.3MM / 4 pins XLR / 3 pins XLR *2

Detail of the Current Conveyor Technology (CAST电流传输技术详述)

独一无二的完全无反馈CAST电流传输设计:

       HE-9 LE 是一个真正平衡设计的耳放及前级放大器,应用了最新的 CAST 技术将XLR 输入的音质推进到与CAST一样好 ,整机全晶体管设计,不使用OPA运放在音频电路中 (OPA运放是DC伺服电路)。
       HE-9 LE 看似复杂,实际上她是世界上最简单的设计, 绝大多数器件都用于电源处理。 简单而短的信号处理通道令音质大幅提高并极小音染。
       HE-9 LE 应用了极低失真的单级CAST放大电路, 而一个普通的OPA运放内部都使用两级的放大电路。 器件直接安装在主板上以获得更好的音质。
       CAST 电路是一个完全没有反馈的晶体管放大器。很多发烧友都知道负反馈设计可以提供更好的测试指标,但无反馈设计可以提供更好的听感。这是传统电路间的矛盾。但CAST电路开拓了一个新的纪元,她提供了极其低的音染、极中性自然的音色却同时具有极低的失真及极佳的线性。因此她能重现出更佳的动态与更丰富的细节却不会令人感觉声音粗糙及干硬。
   所有的信号增益级都工作在电流传输方式下,所有晶体管均工作在A类状态下 。
       使用了无反馈钻石菱形输出级, 采用8个每个达15A/150W 的大功率晶体管。电容量高达3.6万UF,以及3个功率高达145W的发烧级R牛供电。

4组甲类电源分别对左右声道的音频信号放大器进行供电。


独一无二的I/V转换式音量控制系统:


     HE-9 LE  的音量控制是有别于其他技术。传统的音量控制是将音量控制电位器放置于放大器的输入端衰减信号,低品质的电位器令细节丢失及导致声道不平衡,即使使用高品质的电位器 ,衰减再放大的方式也同样会令细节丢失及令信噪比劣化。
       但在 HE-9 LE 中 ,我们运用了I / V 转换型的音量控制方法,音量控制就象一个可变的无源式 I / V 转换器安装到 CAST 放大器的输出端,此处工作的是电流信号而非电压信号(象R-2R的DAC芯片输出的无源I/V转换器),能得到非常平直的频响及不会丢失任何的细节。
       音量控制的一致性是一个真正平衡的放大器的性能与音质是否有保证的关键 。它必须保证四个通道的信号精确控制。如果平衡信号的 +  与 - 信号不能保证精确,平衡的输出就将产生严重的失真并令音质与性能变得甚至比普通非平衡输出的放大器还要差,浪费了真正平衡放大器的设计与高昂的成本 。
       HE-9 LE  中使用了四通道的数字控制继电器式的音量控制,通过切换精度高达0.05%的电阻控制音量,杜绝了声道的不平衡及平衡信号 + 与 - 的不精确,达到最好的音质与性能。工作于电流领域,完全无需担心继电器的触点带来的音质影响。
       HE-9 LE   具有100级超指数型宽响应音量控制,搭配各种高低灵敏度耳机或音箱均容易调整。
在用户调整音量时,不同的继电器切换电阻,因此输出可能有稍微的继电器开关声音,一旦停止调整音量,开关声音将消失。

  超指数型宽响应音量控制
           对应到普通旋钮式音量范围



屏蔽:

       HE-9 LE 完全隔离了左、右放大器,供电变压器 三个部分,连120V/220V的进线也使用厚铝板进行分隔。

       HE-9 LE  使用厚重的全铝机箱以避免涡流通过机箱传导影响音质。
