Vacuum HE1 MK3

内置再生电源供电
最纯粹的10真空管平衡前级
电源滤波全部使用SOLEN电容
所有胆管灯丝AC供电
使用真空管整流,真空管电源与放大电路无晶体管整流或稳压
全功能遥控器
9 档增益控制









注:安装工艺与设计更新升级以致实物内外改变恕不另行告知。
概述 使用指引 规格 定制选项

价格:20480元 包含中国大陆,港澳运费, 及组合遥控器一个。组合遥控器可控制本机及睿志大部分最新款DAC产品。遥控器需用户自备两个AAA电池。
购买有机玻璃顶板价格:200元。

黑色与银色外壳版本可选,下单时务必说明否则随机发货。


买前敬告:

          由于胆管寿命只有数千小时,因此胆管保修3个月。其他部件按睿志保修策略保修十年。

出于音质考虑,我们建议用户使用5000小时后(一天3小时算,约5年)更换所有电子管。更换后新管需要150小时老化。
          本机使用完全模拟技术的再生电源供电,全模拟技术音效纯正但效率相对数字技术的电源要低,建议每天最多连续或累加开机时间不多于8小时。
          本机的设计与制作可能与众不同。
          本机是最纯粹的胆机,胆管的电源与信号电路中只有电阻,电容与胆管。
          本机没有使用稳压电源对灯丝及信号电路供电,灯丝使用AC供电。
          本机没有使用扼流圈,电解电容在供电线路中,只使用小容量薄膜电容与电子管进行整流滤波。
         本机通过特别的设计令日常聆听音量下信噪比高达98DB。
          因此本机音色可能与阁下日常听到的一些胆机不同,例如听人声,阁下将不会听到歌者象口中含着橄榄那样吐字不清晰的所谓的“厚声”,更不是厚暖慢的胆味,而是高解析力,高动态还原的厚通清,及对声音有一定柔化美化稍暖的音效。


设计思路:
          有源器件都是非线性,不可能做到面面俱全。 我们在设计时是选取当中线性完美的一段使用。
          考虑到普遍的后级放大器输入灵敏度多在1V左右, 前级输出1V时,后级通常输出满功率了。因此我们决定,将最佳的性能放置到2V以内的输出范围,尽管它的最大输出可以超过15V。
          而频率响应,我们也不追求 表面的数据,而是通过实际聆听校调去确定使用的参数。
          本机左右使用相同的线路板而没有使用镜象设计,这是由于胆管与晶体管的不同,晶体管在镜像设计时只需要将安装方向反过来就可以,但胆管不能反方向安装,如果使用镜像设计,势必令左右声道的布局不一样导致性能参数的不一致,从而影响到音质的表现。
          本机的电源与信号耦合全部使用SOLEN电容导致成本高昴,与使用的胆管 都是通过测试多种不同产地与型号得出的绝佳配合,是超过15年制作经验的汇聚,我们建议用户即使有动手能力与丰厚的财力,也不要更改任何一粒元件,以保持声音的韵味与精准的匹配。
          通常胆机都有接近20DB的增益,而如今流行的音源输出通常在2V以上,20DB增益就令音量控制变得相当困难。本机的增益设定在13DB,与目前流行的晶体管前级相近,更方便进行音量精细调整。


胆路历程  :
           1990'S初,本地商人喜欢买一些俄罗斯的旧军舰回来拆解出售。军舰上所有东西都是值钱的除了胆管。
           于是我收集到完全较新的几百KG胆管,开始了胆路历程。超过15年的胆机实践,结合不断的学习,也总结了一些经验。
           1,灯丝一定要用AC供电。好处就是胆味还原好。
           2,不能用电解电容。一定要用薄膜电容且容量不能太大。
           3,不用稳压电源。
           4,不用扼流圈,有些人认为扼流圈的加入更有胆味,但我觉得那是扼流圈味。
           5,一定要用胆整流。
           6,不是独特但已经几乎无人采用的传统全波整流,校调得好,交流声就可以由于全波结构相互进行抵消。
           7,现在的音源多数有高电平输出,不用高增益的前级电路,但低增益对阻抗的设计要求更高。
           8,最纯粹的胆设计就有最纯粹的胆味。


特别的设计 :
           多数的胆机需要提高信噪比,就要使用DC稳压电源对灯丝进行供电,使用高压稳压器或大容量滤波电容,扼流圈等各出奇招。
            而Vacuum 1 却没有使用这些方法去提高信噪比,而使用了特别的设计。
            这个设计除了提升信噪比外,还可以提升声音的清晰度,细节还原度,降低失真。可以说是本机音质与性能保证的关键保证。

分流式音量控制系统  :
           传统的音量控制器通常是分压式控制,信号要通过音量控制器的碳膜再输出到下一级电路。本机使用的却是由在下在2005年在《无线电与电视》杂志上提出的分流式音量控制器,信号只需要经过一只固定的电阻就可以输出到下一级电路,而这个电阻使用高品质器件,对音质的影响远比一般的音量控制器要小得多。

降低失真度  :
           经过这样处理后,可以将整机失真度控制到0.05%以下,且失真度在10KHZ以内相当平直,10KHZ以上频段失真更下降到更低的水平。
           电子胆是出名的除了是胆味外,还有离散性大,即使是同一批次的电子管,各方面参数都可能相差很远,在我们测试的一批电子管中,失真度最高与最低之比相差接近100倍。
           为了保证音质表现,我们花费大量时间去对每一只管都进行热稳定后,再用Audio Precision设备去测试失真度并配对装配到 Vacuum 1中,以保证每一台机器都具有极佳的性能表现,不符合要求的都退还供应商。
           说明:在25HZ处失真有一个突起,上面标注有两处T形标记,是AP2722不能正确计算的标记。


提升细节还原度 :
           这个原理可能不懂技术的人士较难理解。
           胆机由于本底噪音大,输出信号中如果幅值接近噪音水平,那就会被噪音掩盖而丢失了。
           我尝试去解释一下。
           例如胆机的本底噪音是0.5MV,这是一个较佳信噪比的胆机的噪音水平了。
           当输出信号中的细节音乐信号,如果小于或等于0.5MV,就会被噪音掩盖,绝对听不到这细节音乐信号的还原。即使这细节音乐信号稍大于0.5MV,比如说1MV,由于噪音已令信号失去一半,那听到的声音已经不再是原来的声音,而是一个失真非常严重的声音。
            阁下不妨设想一下,一般的胆机,日常聆听时输出电平最高大约在300MV,而低于0.5MV的信号丢失了,可想而知听到的音乐的动态范围有多小,而失去的信号何其多?
            而本机中,对于1MV的细节信号,先放大到数十倍,再用放大器输出的音量控制器衰减回1MV,这样的好处有 三点:
            1,这个细节音乐信号放大到数十MV,远大于放大器的本底噪音,自然不会被噪音掩盖或影响。
             2,电子管输出越小失真越大,数十MV输出的失真远低于1MV输出时的失真。
             3,衰减信号的同时,噪音也被衰减, 假设将20MV的信号衰减到1MV,噪音的0.5MV将会被衰减到0.025MV,因此信噪比就大幅度提高。

信噪比的提升 :
           音质好不好是很主观的,但信噪比是最直观让客户客观感受到的。一般的胆前级,即使在日常聆听的音量下,暂停音乐,也可能在一到数米距离内听到交流哼声。
           做得较好的前级,如某美国制品,售价高达5万RMB,标称信噪比在2V时不计权是84DB,其内部使用了扼流圈,灯丝直流稳压器,大滤波电解电容。
           本机的信噪比如下图表所示 (点击放大查看):



              得益于特别的设计,在2V为基准下不计权的信噪比,当音量档位是10档时,信噪比是109DB,30档时是104DB,50档时是98DB,70档时是91DB,90档时已经超过了2V输出,如果依然按2V计算是84DB,实际上应该是要更高数值。
              小音量下信噪比超高,更好保证了小音量播放下细节还原度 ,而一般的胆机,音量越小,细节损失就越多。
              在本人日常聆听,音量通常是开到30-50档,也就是保证了日常聆听时有大于98DB的信噪比。

音量控制特性 :
              本机的音量控制特性经过长时间的计算,验证,具有95DB的控制范围,在音量15档以下时每档有数DB的快速提升,超过15档后每档按0.75DB的幅度去提升。非常符合日常进行精细调整的要求。
              为了降低噪音的感应,音量模块使用纯铜盒进行屏蔽。



本机平衡输出与非平衡输出的不同指标
(指标并不能代表音质,请用户自行对比不同输出的音质)


非平衡输出频率响应

平衡输出频率响应

非平衡输出噪音加失真(<0.05%)

平衡输出噪音加失真(<0.02%)

非平衡输出失真

平衡输出失真

非平衡输出音量10档时信噪比(109DB)

平衡输出音量10档时信噪比(109DB)

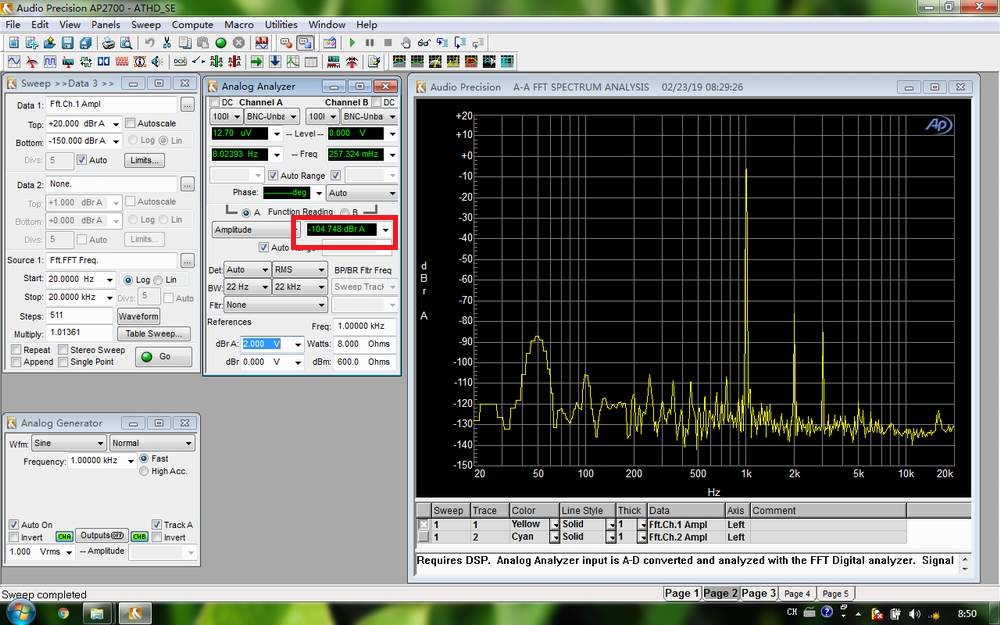

非平衡输出音量30档时信噪比(104DB)

平衡输出音量30档时信噪比(107DB)

非平衡输出音量50档时信噪比(98DB)

平衡输出音量50档时信噪比(102DB)

非平衡输出音量70档时信噪比(91DB)

平衡输出音量70档时信噪比(98DB)

非平衡输出音量90档时信噪比(84DB)

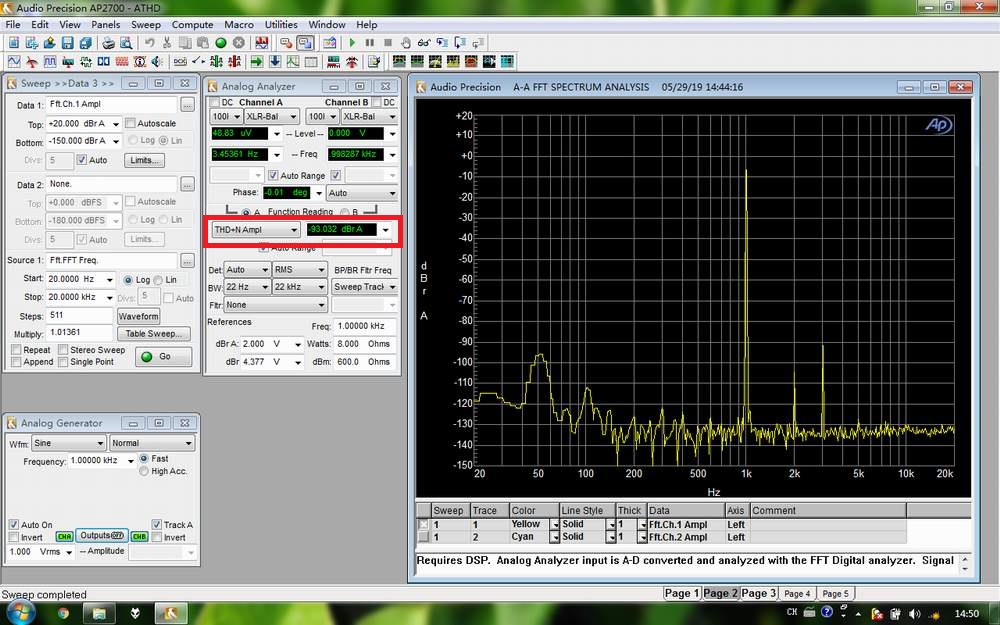

平衡输出音量90档时信噪比(93DB)
