核心:

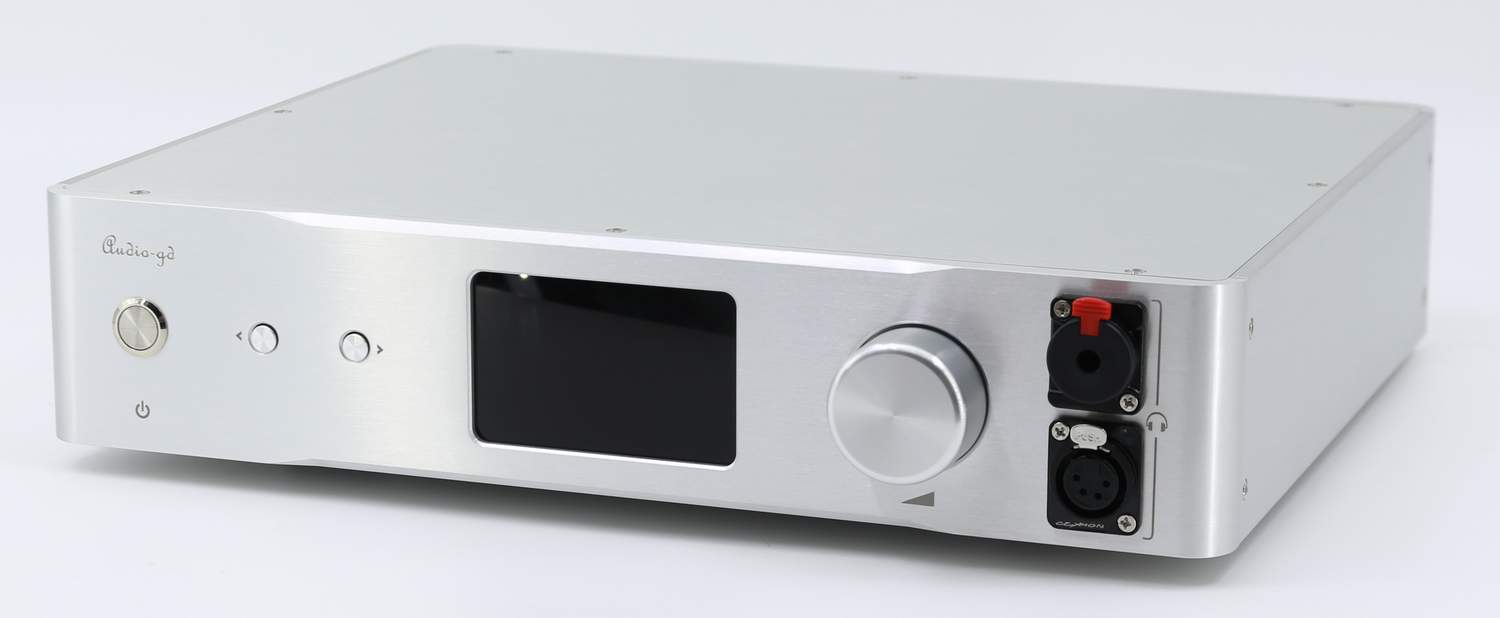

Master 9
MK3是一个真正平衡且为真正双单声道设计的耳机及前级放大器,运用最新的 CAST 技术将XLR 输入的音质推进到与CAST一样好
,整机全分离式晶体管设计 (OPA运放只担当DC伺服电路)。
Master 9 MK3
看似复杂,实际上她是世界上最简单的设计,很多器件都用于电源处理。
Master 9 MK3 应用了极低失真的单级CAST放大电路,
简单而短的信号处理通道令音质大幅提高并极小音染。器件直接安装在主板上以获得更好的音质。
她是一个全A类的前级放大器并采用了A类的电源供应。
CAST
电路是一个完全没有反馈的晶体管放大器。很多发烧友都知道负反馈设计可以提供更好的测试指标,但无反馈设计可以提供更好的听
音感受。这是传统电路间的矛盾。但CAST电路开拓了一个新的纪元,提供了极其低的音染,极中性自然的音色却具有极低的失真及极佳的线性。
因此能重现出动态与细节却不会感觉声音粗糙及干硬。
所有的信号增益级都工作在电流传输方式下,所有晶体管均工作在A类状态下 。
强大的纯A类输出级:
Master 9 MK3 设计有四组钻石菱形输出级担任平衡驱动输出,使用四对150W的晶体管,并工作于纯A类状态,输出阻抗仅
1 欧。纯A类输出级具有更强大的驱动力,
且是世界上最佳音质的设计。
平衡驱动则可以将噪音及失真在耳机里进行抵消,令音场更宁静,细节更清晰。
电源:
两个分离的变压器分别供电到左右声道电路。
Master 9 MK3 使用4组纯A类全晶体管并联稳压对音频电路供电。
A类并联稳压电源具有极高的输入阻抗及极低的输出阻抗,有效隔离音频电路与电源以避免电源干扰进入到音频电路,为电路提供干净快速的电源供应。
音量控制:
Master 9 MK3 的音量控制是有别于其他技术。传统的音量控制是将音量控制电位器放置于放大器的输入端衰减信号,但电位器的品质直接影响到音质,低品质的电位器令细节丢失及导致声道不平衡,即使使用高品质的电位器也同样会令细节丢失。无论使用任何品质的电位器均会令信噪比劣化。
在 Master 9 MK3 中 ,我们运用了I
/ V 转换型的音量控制方法,音量控制就是一个可变的无源式 I / V 转换器安装到 CAST
放大器的输出端,此处工作的是电流信号而非电压信号,(象 R-2R 的DAC 芯片输出的无源 I / V
转换器),能得到非常平直的频响及不会丢失任何的细节。在
音量控制器之后是四组钻石菱形的无反馈缓冲放大器提供极低的输出阻抗。
音量控制的品质严重影响到真正平衡的放大器的性能与音质 。它必须保证四个通道的信号精确控制。如果平衡信号的 +
与 -
信号不能保证精确,平衡的输出就将具有严重的失真并令音质与性能变得甚至比普通单端式输出的放大器还要差,浪费了真正平衡放大器的设计与高昂的成本。
在 Master 9 MK3
中使用了四通道的100级继电器,切换0.1%高精度的电阻
从而控制音量,杜绝了声道的不平衡及平衡信号 + 与 -
的不精确,达到最好的音质与性能。
