D-27

(双ES9038Pro + FPGA 处理器)

全分立件DAC+前级/耳放
　

双Sabre ES9038Pro
内建 FPGA 处理器，拒绝 Jitter
USB / HDMI 支持DXD及DSD Native模式，32Bit /384KHz
9000mW @ 40 ohm (纯A类 , per channels)
使用OCC,Hi-end级配件

概述

使用指引

规格

定制选项

闲置输入短路功能:
         本机设计有闲置输入短路功能（仅指In 5 至In 6)以期避免连接不同的信号源时信号源之间的干扰。
         此设计也应用于不少Hi End 品牌的产品中。
         工作原理：如果没有闲置输入短路功能时，当 input 5 与 input 6 连接到两台不同的外置DACs 时，当用户无论选择 input 5或 input 6时，未被选中的输入信号就会发射穿过线路去混合到被选中的信号中，虽然这是很微弱但也会导致到音质的劣化。
         当有闲置输入短路功能时，当用户无论选择 input 5或 input 6 时，未被选中的输入会短路，没有信号会发射穿过线路去干扰到被选中的信号，因此音质不被影响。
         用户如不需要输入闲置短路功能请定制或自行打开机器将J1-J3的短路插头拨去。
         J1是对应IN6 RCA输入的短路插头， J2与J3是对应IN5 XLR输入的短路插头。

功能开关（正常工作状态） :

OUT: 选择使用前面的耳机输出或后面的XLR/RCA输出。
INPUT : 选择使用的输入通道。
1: Coaxial RCA input.
2: Digital Optical input.
3：Digital I2S input.
4, Digital USB input.
5, Analog XLR input.
6, Analog RCA input.

Volume: 改变机器的音量。
　

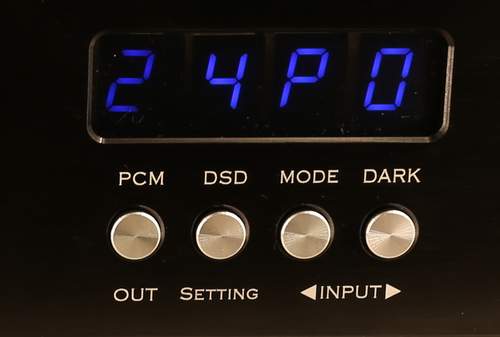

功能介绍 :
本DAC 可从面板上设置内部处理功能从而改变声音的音色风格，而无需打开机箱。

重要提示:
         当阁下准备按下“Setting” 按键，我们建议先将功放的音量关小，并停止信号源的音乐播放。
         缘因出于最佳音质考虑，本DAC 没有设计静音功能，当改变内部设置之时，本DAC会输出线路切换的声音。
         当不再按任何按键大约5秒后，显示屏不再闪烁，用户可将信号源音乐点击播放及将功放音量开回到正常聆听音量。

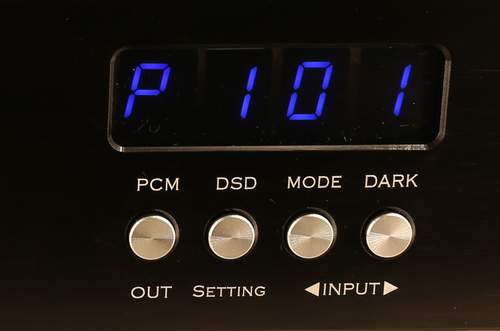

Setting 按钮 :
          按下一次，显示屏中一位显示位会闪烁，表示此位功能可被更改设置，按下右"INPUT" 按键可改变其设置功能。当显示器闪烁时，再按一次 "Setting" 按键，右相邻一位显示位会闪烁并可被改变设置，而按下左 "INPUT" 按键，则左相邻一位显示位会闪烁并可被改变设置。

PCM （内置PCM数码滤波器选项）:
          Display 1: Fast roll-off, Linear.
         Display 2: Slow roll-off, Linear.
         Display 3: Fast roll-off, Minimum. (Default)
         Display 4: Slow roll-off, Minimum
         Display 5: Fast roll-off, Apodizing.
         Display 6: Fast roll-off, Hybrid.
         Display 7: Brickwall filter.

DSD （内置DSD数码滤波器选项）:
          Display 4: 47KHz .
         Display 5: 50KHz.
         Display 6: 60KHz.
         Display 7: 70KHz.

Mode ( 机器后面XLR与RCA等输出模式选项):
         当设置为 "P", 机器后面的XLR，RCA等输出是前级状态，有音量控制。
         当设置为“d"，机器后面的XLR与RCA等输出是DAC状态，没有音量控制。
         请注意：
         1，在连接外接的功放前请设置好此选项，使用纯后级功放连接D-27，绝对不能设置到“d"输出。
         2，无论哪种模式均不影响耳机的功能。

DARK (Display显示功能) :
         激活 (1) 显示屏自动关屏功能，显示屏会于停止操作任何按键后约10秒自动关闭。废止(0) 显示屏自动关屏功能，显示屏会一直亮着。

左INPUT按钮 :
           当显示屏不闪烁，可用于选择输入信号源。
          当显示屏闪烁时，可用于将设置位向左移动一位。

右INPUT按钮 :
当显示屏不闪烁，可用于选择输入信号源。
当显示屏闪烁时，可用于改变数字设置。

HDMI 插座类型:
Pin 1 :         SDATA -
Pin 2 :        GND
Pin 3 :         SDATA +
Pin 4 :         SCLK +
Pin 5 :         GND
Pin 6 :       SCLK -
Pin 7 :       LRCK -
Pin 8 :         GND
Pin 9 :       LRCK +
Pin 10:      NC
Pin 11:        GND
Pin 12:      NC
Pin 13:      NC
Pin 14:      NC
Pin 15:      NC
Pin 16:      NC
Pin 17:        GND
Pin 18:        NC
Pin 19:        NC
