DI-25HE


(再生电源数字界面)


HDMI 输入及内置Amanero 界面,PCM384K / DSD512

内置Accsilicon AS318B 90/98M

50/75欧10MHz时钟输入输出

内置10MHz时钟发生器及去抖动相噪处理器,可通过50/75欧插座输出到DAC

整机隔离设计,USB与时钟输入完全与所有输出接口隔离








概述 使用指引 规格

价格:7800元 (包含中国大陆,港澳运费)
俩外壳版本可选,下单时务必说明否则随机发货:
DI-25HE 黑色
DI-25HE 银色


点击下载USB驱动(仅WIN需要安装驱动,其他操作系统无需安装驱动)

Amanero combo 384

请注意:

     本产品内置有超高速隔离器,USB可直接连接到电脑USB口, 无需外加隔离器。
      由于存在很多不同的IIS 定义,用户需设置DAC定义与本机一致,如不了解可将定义发来咨询或要求发货前设置好。

本产品内置Amanero界面,可以对WINs,苹果OS与IOS及电脑类Linux/安卓(包含树莓,较新的安卓手机与电视)良好兼容。但不保证对于单独的数字转盘类的USB输出良好兼容。

主板使用的90/98MHz Accusilicon clocks:


DI-25HE新设计:
1,具备HDMI-IIS输入,可连接具有相同定义的HDMI设备输出。
2,HDMI 输入信号经处理消除jitter,重新对时钟及数据进行同步,重生更精准的时钟信号,从而明显改善音质,特别是低端及中端的信号源设备改善更为明显 。
3,信号源设备的HDMI输出定义必须与下图相同,且信号源的MCLK时钟频率不高于40MHz,(通常的信号源内置24.576MHz或更低的时钟因此可以兼容DI-25HE)。

4, 我们测试试听DI-2014(一款10年前的DI),及一台两千多元的CD机及其他一些设备,连接到DI-25HE,音质改善明显,几乎达到与DI-25HE直接连接一台Macbook Pro的效果。
5,全新的时钟架构设计,改善了所有输入信号的音质。

设计与制作特点:
1,采用完全模拟技术制作的内置再生电源供电,使用纯A类稳压电源 及纯A类全平衡波形驱动放大器,仿如内置纯净发电机。
2,采用兼容性与稳定性非常好的Amanero USB界面。支持WIN,OSX,IOS (iPhone,iPad),LINUX 及经测试支持一些安卓系统的电视机与手机。
3,HDMI-IIS输出可通过显示屏菜单设置PCM与DSD输出格式。

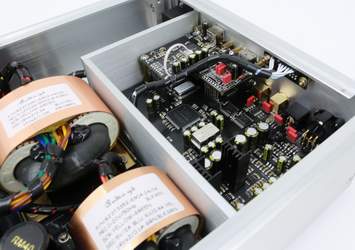

4,使用音质最好的R型变压器及13组稳压电源对各不同信号属性电路分离供电。
5,USB界面与FPGA信号处理电路使用相同的时钟避免时钟不同步或偏差影响音质。
6,FPGA数据处理模式可由用户设定并行或串行处理模式。
         USB输出的IIS信号是串行数据模式,每个数据都需要一个时钟周期,一帧左右声道数据需要64个时钟周期 ,受到64个时钟周期稳定性的影响。
          而并行模式只需要一个时钟就可以传输及处理左右声道的32位数据,大大提高了运行处理速度且更不受时钟稳定性的影响。
          USB输入数据立即被重组成两组32位并行数据再送到下一级处理。DSD数据也是一输入就重组成两组64位并行数据处理。
          在并行处理模式下,所有数据运行于256倍时钟频率下,而非常见的随采样率不同而变化的64-256倍时钟频率, 固定及更高的时钟可以更精准地对信号进行时序对齐,令数据处理时标准统一,不同采样率的音乐音色保持一致。
7,多功能显示屏,可显示PCM与DSD播放采样率及人机界面,由用户设置内部的功能。
8,具备USB固件升级按钮及FPGA固件升级接口,升级固件无需打开机器,提供将来无限升级的功能。
9,数据与时钟比模拟信号更容易在传输中受到影响与干扰 ,导致DAC解码后的音质劣化甚至无法正常工作,本机采用多片独立的强大驱动力的芯片输出各种数据与时钟信号,以保证在传输过程更难受到干扰。



模拟再生电源技术简介:
   再生电源供电就象是在机器内置了一台私人专用的发电机。
   它可以最大限度地滤除电源线上干扰,提供超级纯净的电源 供电到音频放大器, 还原出极低音染又极具模拟味的信号给音响系统及用户。
  再生电源的设计中,120V / 220V的交流电源经过再生电源输入变压器,转换到直流电源,再经过甲类并联稳压电源供电到再生波形发生器及驱动器。
  一组平衡的再生标准波形发生器产生出超低失真的50Hz波形,经过平衡的增益放大器及强大的 驱动级,以驱动三个再生电源输出变压器输出纯净而电压及频率稳定的电源,再由十三组甲类并联稳压电源对左右声道的 模拟音频放大器及不同处理功能的数字音频部分进行独立供电。
  再生波形发生器及驱动器均经过甲类稳压电源供电,令其工作不受市电变化及干扰所影响。
  甲类并联稳压器具有极高的输入阻抗以阻隔干扰,避免通过市电电源的干扰进入音频电路影响了音质,同时也避免了左右声音信号通过电源产生的串音以提高分离度。而输出阻抗低则具有极佳线性与速度,是极为优秀的电源稳压电路设计。
  Audio-gd 在再生电源设计上的论点:
  1, 通过对 AP SYS-2722的内部设计分析及实际测试对比, 纯模拟的再生标准波形发生器的失真比数字合成发生器低很多。
  2, 数字驱动级可以有更高的电源转换效率,但完全模拟的驱动级则有更多的模拟味。
  3, 400Hz再生波形频率有更高电源转换效率,50Hz再生波形频率比400Hz更远离人的听觉灵敏区,音质更醇厚自然。
