R-28 (2021版)


全平衡全分立件耳机放大器及前级放大器一体机

内建全平衡耳放/前级,输出功率高达9500mW,足以驱动绝大多数耳机

全分立件真正平衡电流传输设计。

4组全分立件单独的 DSD 硬件解码器。

8组全分立件R-2R DA模组组成两声道平衡推挽解码器。

两个频率高达90 / 98MHz Accusilicon 时钟提供整机同步时钟,无需经过PLL升频。

32bit / 384K 异步传输 Amanero USB界面,应用FPGA同步时钟。

USB / HDMI 支持DXD与DSD。

整机数字电路全部由1片FPGA 与 5片CPLD可编程器件组成 ,使不同功能电路分离以隔绝干扰,

应用传输速度最快的并行数据处理模式,且支持升级固件以提升音质效果。

所有数字模式设置均可在面板上完成 (无需打开机器)。






注:安装工艺与设计更新升级以致实物内外改变恕不另行告知。
概述 使用指引 规格 定制选项

请注意:
在睿志其他R-2R产品得到一些用户反馈, R-2R由于使用全分立件设计,因此需要更多时间进行老化。即使在发货前已老化了100小时,但我们建议还再多老化500小时以达到最佳音质与性能 。客户在家时即使不聆听,可将机器开机以加快完成老化进程。

输入模式:
按"Input"按钮以选择输入信号源。
Input 1: HDMI-IIS input.
Input 2: USB input.
Input 3: Optical input.
Input 4: RCA - 同轴 input.
Input 5: RCA 模拟 input.
Input 6: XLR 模拟 input.

增益模式:

按 "Gain"按钮 ,显示屏会轮流显示" L, H" .

"L" 指机器工作于低增益模式 (100 steps and 12DB).

"H" 指机器工作于高增益模式 (100 steps and 22DB).
我们采用了新的增益控制技术,在切换不同增益时,没有任何线路上的开关,继电器或放大器参数被更改,因此在不同增益下,音质是完全一样,用户只需要选择合适的模式以令音量控制 更方便个人调整喜好即可。

输出模式:
按 "OUT"
按钮 ,显示屏会轮流显示 " P , H ".

"P" 指信号由机器后面的 XLR / RCA / ACSS 输出。XLR and RCA 可以同时连接两台放大器。

"H" 指信号由机器面板的耳机输出。

输出DAC/前级模式:
后面红色按钮按出来,后面所有输出是DAC输出 ,在此模式下,显示屏将显示“d"而不是“P” 且音量数字显示为“--”,音量将无法调整(耳机输出模式不受影响)。
按进去,后面所有输出是前级输出。
耳机输出不受影响。




设置声音更厚暖:
机器在FPGA中内建了多种设置可以改变音色以达到用户最喜爱的音效,但那些只对数字输入有效。

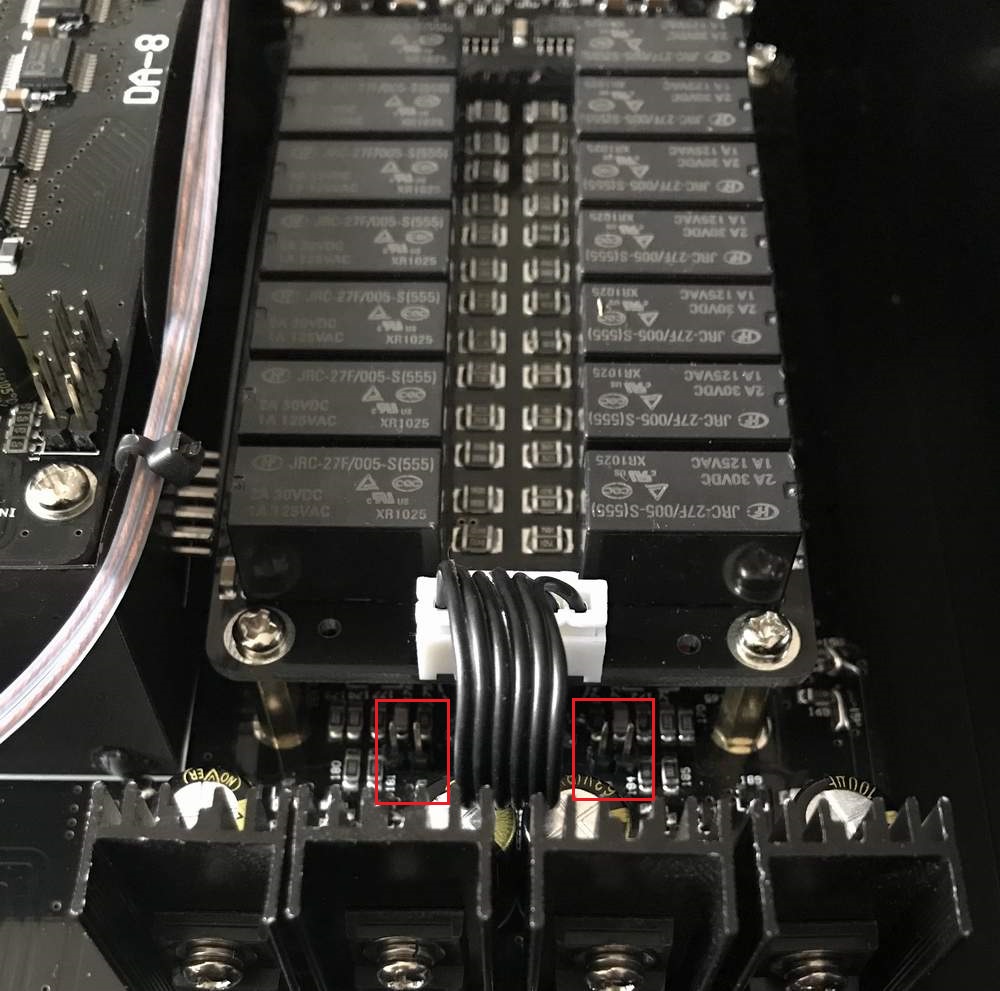

装上四个短路插件在以下所示位置令音色变得厚暖。对所有输入有效。





功能介绍 :
         本DAC 可从面板上设置内部处理功能 从而改变声音的音色风格,而无需打开机箱。






如何进入设置模式:
         “OUT”与“Input" 两个按钮具有复用功能。
         当输入选择到5与6时,“OUT”按钮可以选择输出是H或P模式。
         当输入选择到1至4时,“OUT”按钮具有复用功能。
         在此时,按一下  “OUT”按钮,左面第一个显示位会闪烁大约3秒,期间如果“OUT”按钮没有再 被按下,输出模式就会切换到H或P模式。
         如果左面第一个显示位闪烁时,再按一下“OUT”按钮,本机就进入到数字设置模式。

重要提示:

         当阁下准备按下“OUT”按钮,我们建议先将功放的音量关小,并停止信号源的音乐播放。
         缘因出于最佳音质考虑,本DAC 没有设计静音功能,当改变内部设置之时,本DAC会输出线路切换的声音。
         当
不再按任何按键大约5秒后,显示屏不再闪烁,用户可将信号源音乐点击播放及将功放音量开回到正常聆听音量。


“OUT” 按钮 :

当本机进入到数字设置模式后,显示屏中一位显示位会闪烁,表示此位功能可被更改设置,按下"Input" 按键可改变其设置功能。当显示器闪烁时,再按一次
“OUT”按钮,右相邻一位显示位会闪烁并可被改变设置.


左第1显示位 :Oversampling (超采样技术)
         "O" 是选取超采样技术(OS), "N" 是选取无超采样技术(NOS)。

左第2显示位 : OS and NOS modes (OS与NOS的工作模式)

 当OS设置为 "O"是DAC工作于超采样模式, 较低数字之OS Mode令声音变得厚暖柔和。或取决于阁下对声音的喜好。
         Mode "0" : 传统技术之 NOS mode.
         Mode "2" : 2X oversampling.
         Mode "4" : 4X oversampling .
         Mode "8" : 8X oversampling.

         当OS设置为 "N"是DAC工作于NOS模式, NOS模式升级新架构配置,因此显示屏显示1-3,结果都是只有一种NOS模式。

左第3显示位 :(仿真SAA7220+TDA1541A) :

激活 (1) DAC将仿真SAA7220+TDA1541A功能运行。数字滤波的衰减从-130DB降低到-55DB。我们建议当启用这功能后,将OS设置到OS2或OS4,SAA7220是运行于4倍超采样率.不过这个功能在任何模式都可以产生对音色的影响。

左第4显示位 : (DITH) :

DITH。 激活 (1) PLL或废止 (0) for 所有输入。

左第5显示位 : Display(显示功能)
         激活 (1)  显示屏自动关屏功能,显示屏会于停止操作任何按键后约10秒自动关闭。废止(0) 显示屏自动关屏功能,显示屏会一直亮着。

Input按钮 :

当显示屏不闪烁,可用于选择输入信号源。
          当显示屏闪烁时,可用于改变数字设置功能。




HDMI definitions :  (使用HDMI传输IIS信号,所有引脚定义必须完全一样方有可能兼容但不能保证。)

本机无需MLCK信号,但即使信号源有MLCK 输出也不会有影响。
