R-7 (2021版)

4组全分立件梯阶电阻R-2R DAC 模组

全分立件独立DSD 解码器

全分立件真正平衡电流传输设计

内建FPGA 处理器,支持升级固件以提升音质效果

USB / HDMI配备独立隔离器及隔离供电,支持DXD与DSD

32bit / 384K 异步传输Amanero 使用FPGA同步时钟

升级HDMI输入具有隔离设计

升级输入信号采样率显示

支持外接10MHz时钟输入(默认50欧,可定制75欧)

FPGA并行数据处理模式

所有设置均可在面板上完成 (无需打开机器设置)

机器后板安装有固件升级接口,升级固件无需打开机器




注:安装工艺与设计更新升级以致实物内外改变并不另行告知。







概述 使用指引 规格 定制选项


购买及使用须知 :
        本产品纵然经300 小时老化方再发货,但根据过往众多用户反馈,至少需要额外的200小时老化方可达到较佳状态。 老化时最好是连接信号源播放音乐。(不想听音乐可将放大器关机)

本产品使用功能简单,用户使用指引仅限于发布于本网页上,并不另外提供。
        本产品使用纯A类设计,不建议直接在顶上堆叠其他器件,最小需留有3CM空间。也不建议直接堆叠在其他发热量高之器材上,应以层架分隔。
        连接或断开各输入输出连接线,请于关机状态下进行。
        每次开机需距上一次关机至少30秒时间间隔。



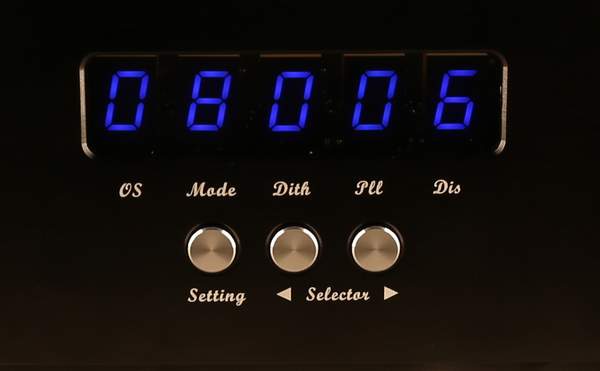

功能介绍:





Setting 按钮 :

按下一次,显示屏中一位显示位会闪烁,表示此位功能可被更改设置,按下 右"Selector" 按键可改变其设置功能。当显示器闪烁时,再按一次 "Setting" 按键,右相邻一位显示位会闪烁并可被改变设置,而按下左 "Selector" 按键,则左相邻一位显示位会闪烁并可被改变设置。
        当“Dis”闪烁时,再按一下"Setting" 按,菜单会转入第2页菜单。

左Selector 按钮 :

当显示屏不闪烁,可用于选择输入信号源。
          右第一位显示1: AES/EBU 数字输入。
          右第一位显示2: RCA同轴输入。
          右第一位显示4: 光纤输入。
          右第一位显示5: HDMI -IIS 输入。
          右第一位显示6: USB输入。
          (IN3是50欧10MHz时钟输入,通过以下菜单设置方法进行选择。
         外接时钟输入阻抗为50欧,必须使用匹配阻抗的时钟发生器及线材连接。)
          当显示屏闪烁时,可用于将设置位向左移动一位。

Selector 按钮 :

当显示屏不闪烁,可用于选择输入信号源。
          最右一位显示代表输入通道的选择。
          当显示屏闪烁时,可用于改变数字设置。

第1页菜单 :

SYN (内外时钟选择) :

I (Internal) : 代表使用内置的时钟。
         E (External) : 代表使用外接的10M时钟。
         当连接外接时钟后,右下角的一个小加点会点亮,代表外接时钟连接正常。
         只有当右下解小圆点被点亮时,方可选择外接时钟,否则在选择时显示屏会显示“Fail“代表没有外接时钟时不能选择。

Pll   (仿真SAA7220+TDA1541A) :

t (TDA) : 激活DAC将仿真SAA7220+TDA1541A功能运行。数字滤波的衰减从-130DB降低到-55DB。我们建议当启用这功能后,将OS设置到OS2或OS4,SAA7220是运行于4倍超采样率.不过这个功能在任何模式都可以产生对音色的影响。
          r (R-2R) :不使用仿真SAA7220+TDA1541A功能。

OS (Oversampling 超采样技术) :
         O (OS) : 是选取超采样技术(OS).
         n (NOS) : 是选取无超采样技术(NOS)。

Mode  ( OS and NOS modes):

 当OS设置为 "O"是DAC工作于超采样模式, 较低数字之OS Mode令声音变得厚暖柔和。或取决于阁下对声音的喜好。
         0 : 传统技术之 NOS mode.
         2 : 2X oversampling.
         4 : 4X oversampling .
         8 : 8X oversampling.

         当OS设置为 "N"是DAC工作于NOS模式, NOS模式升级新架构配置,因此显示屏显示1-3,结果都是只有一种NOS模式 ,待将来更新更多NOS模式固件时方可用上。

Di (Display显示功能) :
         A (Auto) : 激活显示屏自动关屏功能,显示屏会于停止操作任何按键后约10秒自动关闭。
         n (Non auto) :废止(N) 显示屏自动关屏功能,显示屏会一直亮着。

第2页菜单 :

1位数字  (备用,现无功能) :
2位数字  (备用,现无功能) :




设置示范:

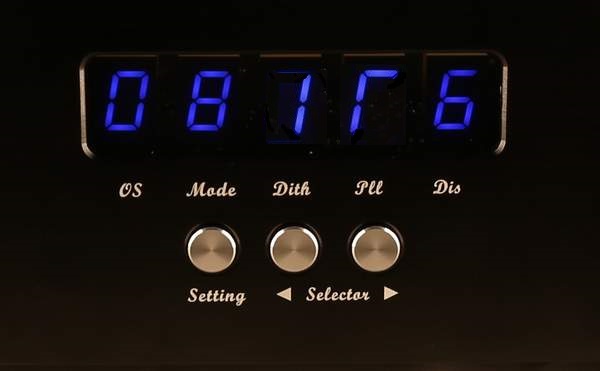

1,设置到声音最中性的模式(8倍超采样,不仿真TDA1541)

按二下  “SETTING”按钮,第一页菜单第二位显示位闪烁,通过”右INPUT“按钮设置到”r“,再按一下”SETTING"按钮,第一页菜单第 三位显示位闪烁,通过通过”右INPUT“按钮设置到”O“,再按一下”SETTING"按钮,第一页菜单第三位显示位闪烁,通过通过”右INPUT“按钮设置到”8“即可。

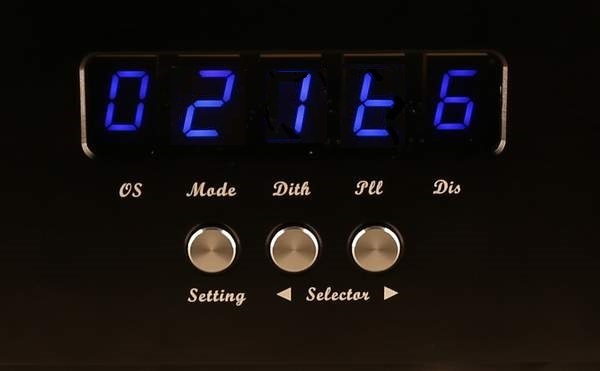

2,设置到仿真TDA1541模式

按两下  “SETTING”按钮,第一页菜单第二位显示位闪烁,通过”右INPUT“按钮设置到”t“, 再按一下”SETTING"按钮,第一页菜单第三位显示位闪烁,通过通过”右INPUT“按钮设置到”O“即可,再按一下”SETTING"按钮,第一页菜单第 四位显示位闪烁,通过通过”右INPUT“按钮设置到“0”或”2“或“4” (数字越低声音越厚暖柔和).

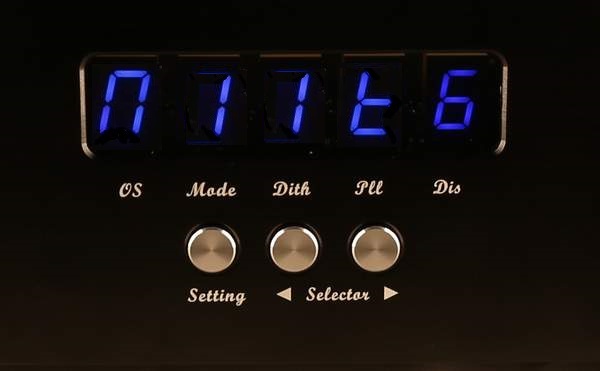

3,设置到NOS模式(新架构NOS,仿真TDA1541,声音柔和厚暖模式之一)

按两下  “SETTING”按钮,第一页菜单第二位显示位闪烁,通过”右INPUT“按钮设置到”t“,再按 一下”SETTING"按钮,第一页菜单第三位显示位闪烁,通过通过”右INPUT“按钮设置到”N“即可。




HDMI definitions : (兼容 PS audio 格式)
Pin 1 :       SDATA -
Pin 2 :       GND
Pin 3 :       SDATA +
Pin 4 :       SCLK +
Pin 5 :       GND
Pin 6 :       SCLK -
Pin 7 :       LRCK -
Pin 8 :       GND
Pin 9 :       LRCK +
Pin 10:      NC
Pin 11:      GND
Pin 12:      NC
Pin 13:      NC
Pin 14:      NC
Pin 15:      NC
Pin 16:      NC
Pin 17:      GND
Pin 18:      NC
Pin 19:      NC
本机无需MLCK信号,但即使信号源有MLCK 输出也不会有影响。



固件升级指引
自从2020年6月18日始,产品后板上具备升级接口,用户可进行连接升级FPGA固件及Amanero固件而无需打开机器进行升级。

UPDATE PORT 10针插座 :

连接Altera Blaster下载器通过电脑去升级内部的FPGA固件以期升级功能或性能。

UPDATE PORT 轻触开关 :

升级内置Amanero 固件。
Amanero 固件下载连接 :
https://www.amanero.com/combo384_firmware.htm
Amanero 固件升级指引 https://www.amanero.com/combo384_firmware.htm
            请于Amanero 官网下载。原厂升级固件需短接模组上两个设置点超过1 秒,现本机无需打开机器短接,只需按着红色开关超过1 秒即可。其他升级步骤与官网文档一致。


升级接口 :(2020年6月18日之前发货):

DAC可以通过用USB线连接电脑与本机的 "Upgrade Port" 进行固件升级以改善音质或改进性能。
