DI-V3
USB-同轴-I2S 处理器

全速 / 高速异步传输模式
内置 USB-32 具有超低
Jitter 无需DSP辅助处理
同轴输出支持 24bit / 192KHz
I2S 输出  32 bit /
 384K

推广售价:        DI-V3       RMB1100 ( USB与同轴输入 )
                (含国内与香港运费)





DI-PSU for DI-V3


概述 使用指引 规格 技术细节 定制选项

用户定制选项:

1, 定制BNC输入/输出:
     RCA同轴输入 / 输出可更换为BNC插座,每个费用65RMB, 无发货延迟。


2, 升级TCXO TCXO :
      DI-V3有一个晶振可被升级,升级TCXO价格是RMB125 。 。

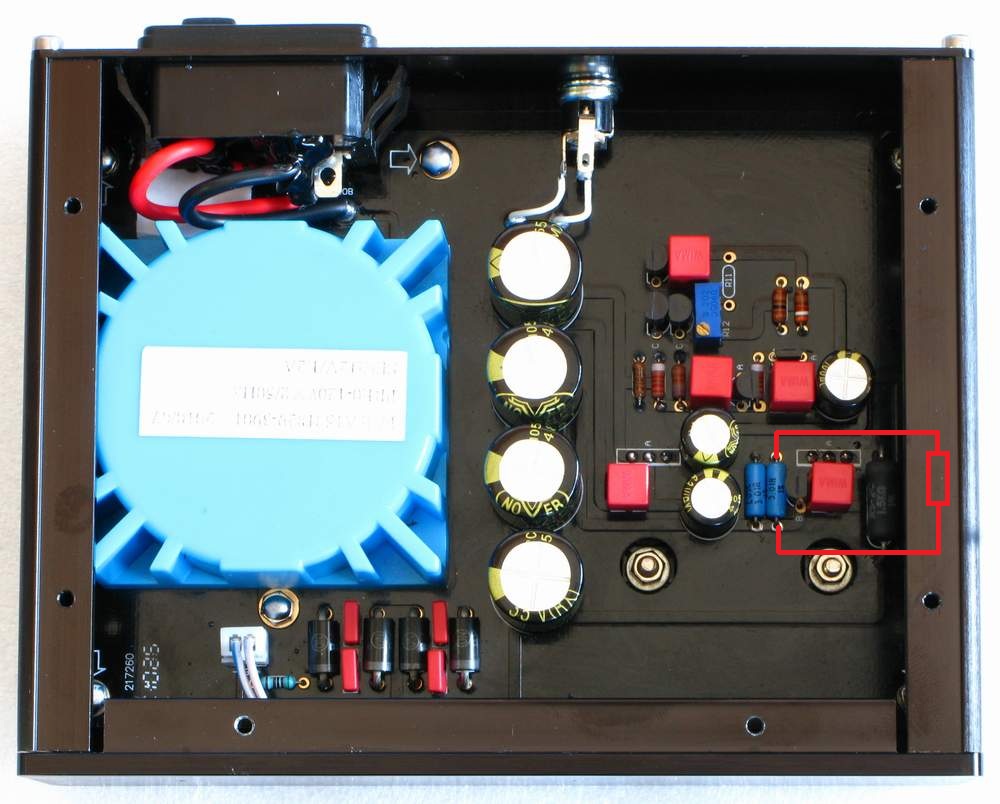

使用老款DI-PSU 通过简单修改可供电到DI-V3
DI-V1 version PSU : 增加一个 10 hom / 0.5W 如下图所示.
DI-V2 version PSU : 拆下原来四个电阻中上面两个,增加一个  10 hom / 0.5W 如下图所示 .

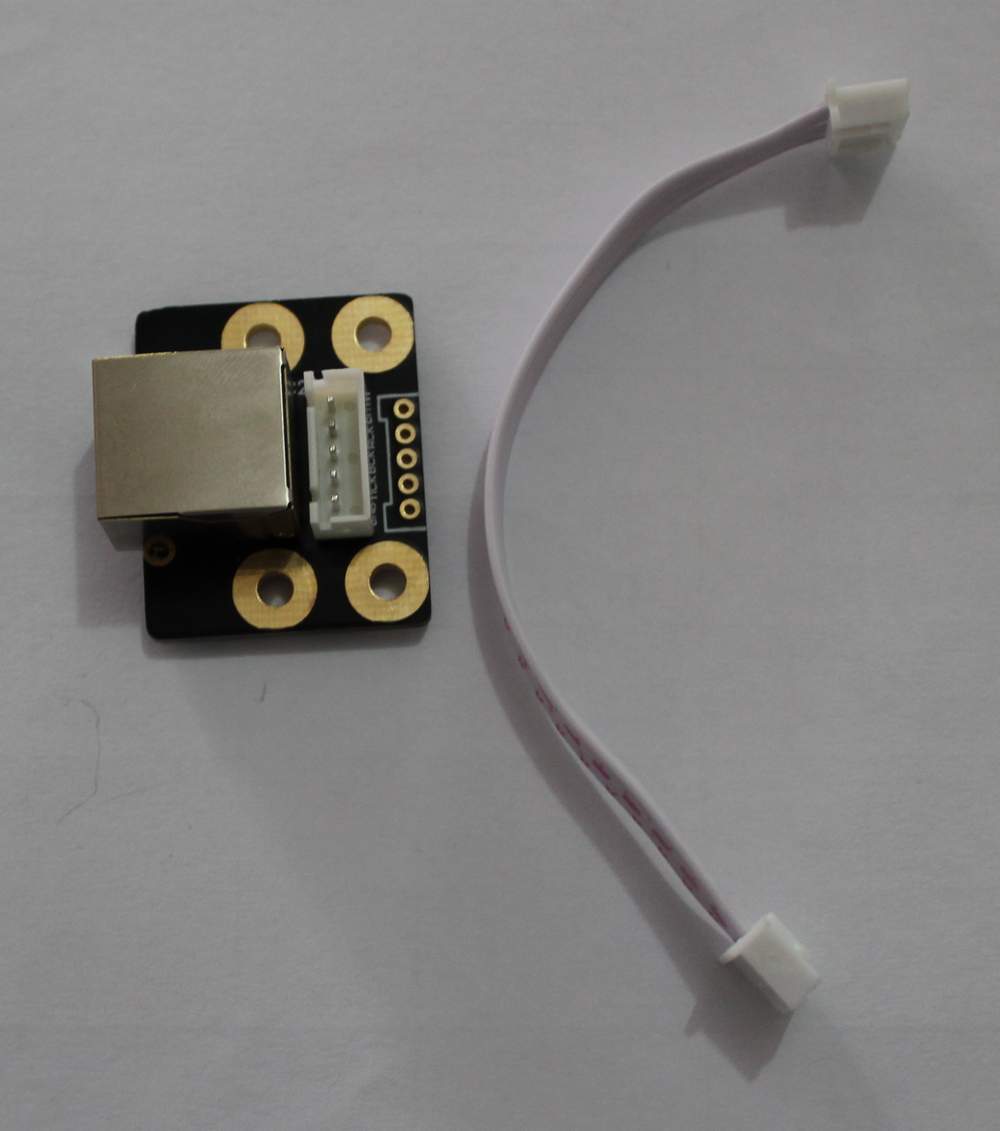

4, I2S 输入/输出组件每个RMB20 : (如需要I2S输入组件请下单时告知,输入与输出组件是不相同的)
增加I2S输出:
( 引线长度默认 100MM)

( 输出电平3.3V,我们不能保证I2S输出能与全部I2S输入的设备使用)
( I2S传输需要注意传输线的品质,长度与空间摆放)
( 由于I2S传输受到多种影响,DI的I2S输出没有保证服务)



Pin 1 : SDATA
Pin 3 : LRCK
Pin 5 : SCLK
Pin 7 : MCLK
Pin 2,4,6,8 GND

其他升级选项仅供参考:

         请注意:
         如果对连接DI的电池进行充电,请将DI的电源转到OFF 或USB供电直到完成充电。
         DI不能直接使用电池充电器进行供电。

如果使用外接供电,从USB转到外接供电时请将开关打到中间“OFF”位置至少10秒钟。
         我们只提供DI-PSU,并无电池售卖。

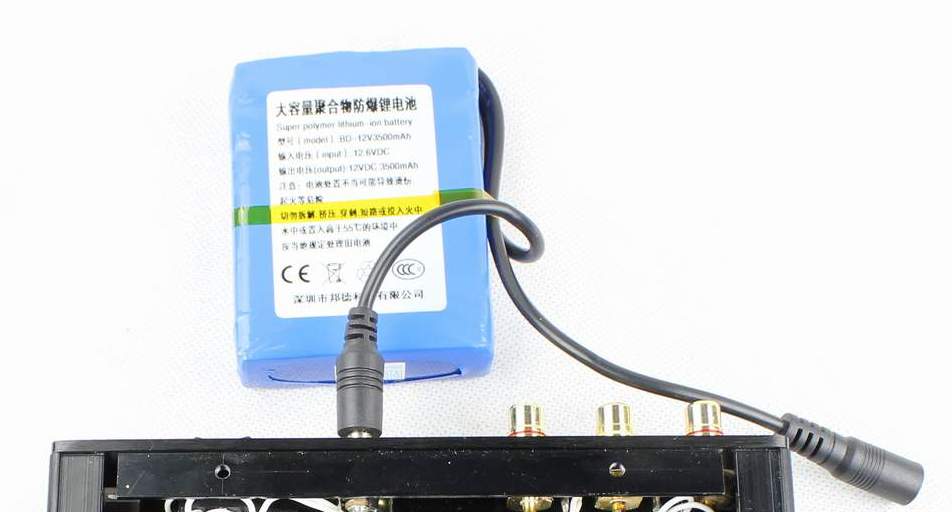

电池供电

  现今很多网店售卖的锂电池只要不到RMB100元包含了充电器。一个满充的7.4V/5000MA的锂电池可以供应DI-V2连续工作16小时,或对DI-DSP连接供电10 小时,如果使用两个电池就可以对DI进行全天DC供电。更大容量的锂电池 (电压必须是7.4V)可以对DI进行更长时间的供电。


通用电源适配器供电
        用一个品质良好的通用电源适配器供电会比使用电脑的USB供电要更好。要求是这个电源适配器输出是5V到9VDC (推荐使用7.5V),1000MA以上电流。插头的定义是内针为DC+,外面为DC GND。
