NFB-12.1
全分立件DAC + 耳放/ 前级

两片Hi-end级WM8741芯片

NFB-12.1 价格: RMB1420
（含国内与香港运费）

NFB-12.1

概述

使用指引

规格

技术细节

定制选项

NFB-12 功能介绍:

     面板：
    Output 开关: 选择耳机输出与DAC输出。
     Gain 开关: 选择低增益（0DB）与高增益（+12DB）
     Volume 旋钮: 控制音量。
     Selector 开关: 选择输入通道。

     Rear:
     Power 插座: 电源输入及电源开关。
     USB 插座: USB输入。
     Opt 插座: 光纤输入。
     Coax 插座: 同轴输入。
     Line out 插座:   DAC输出。（DAC输出可选择音量可调或音量固定，见下文）
　

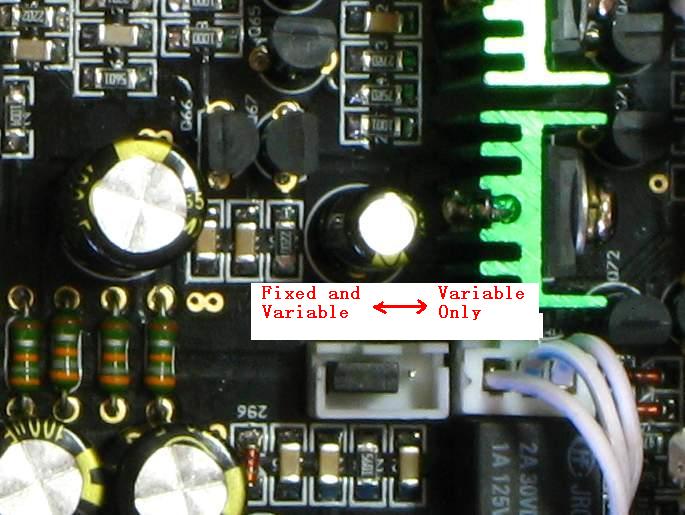

如果选择NFB-12的DAC输出电平可调或固定?

    NFB-12具有一组 Line out 提供DAC信号输出，默认状态输出电平是可调整的。但用户可自行设置输出电平为可调/固定。设置见下图片之一。

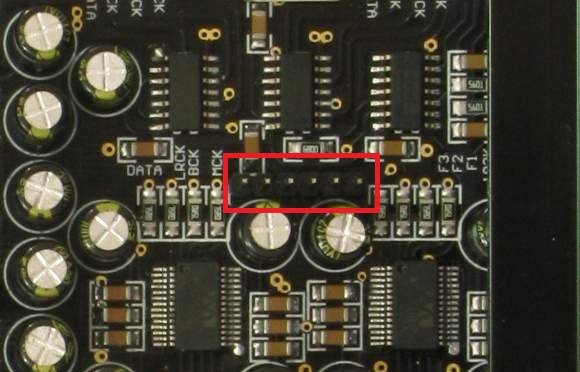

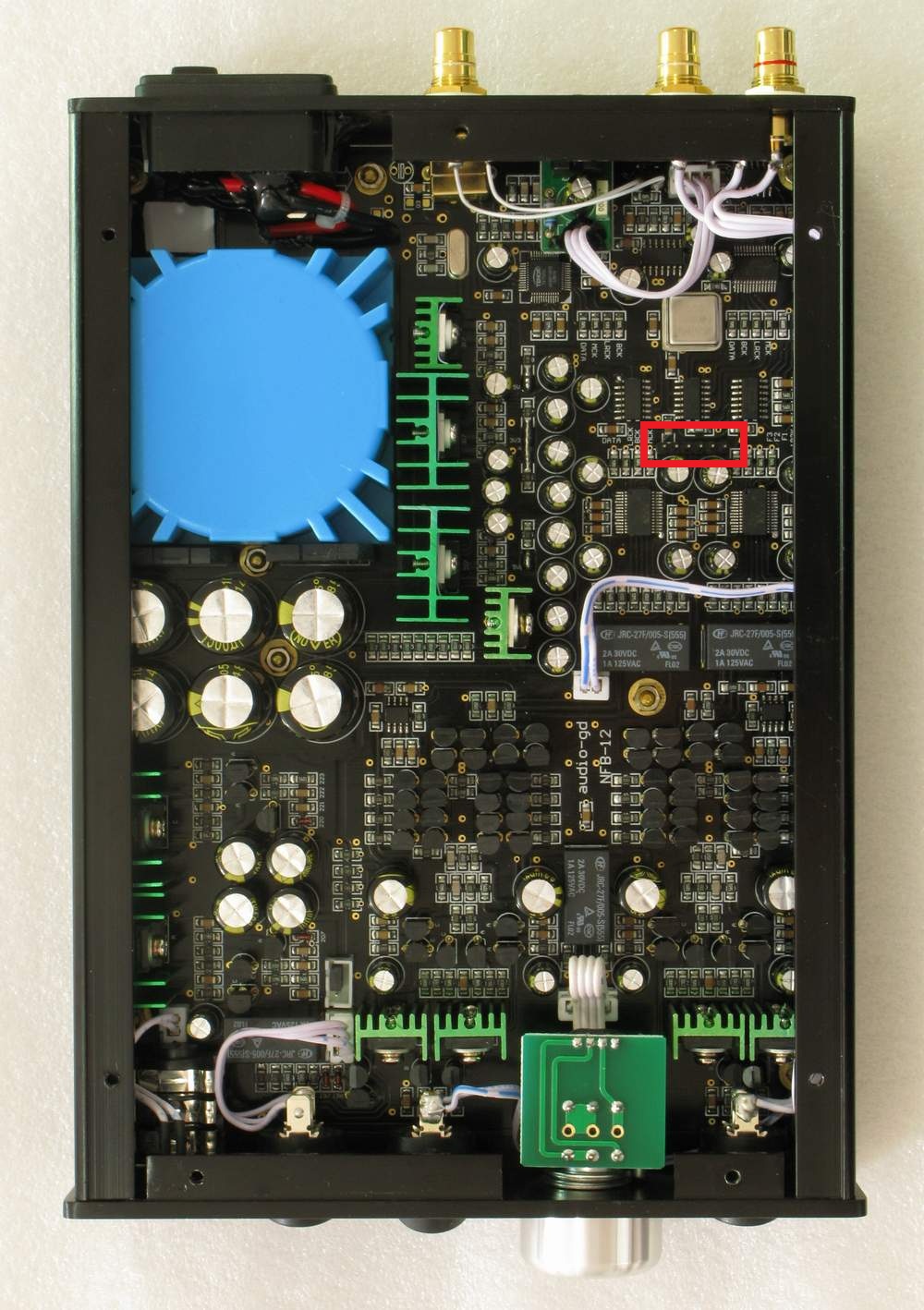

9 种数字滤波器设置

（仅NFB-12， NFB-12.1在面板进行设置）

注意：
     请确保机器在关机状态下并拨去电源线再进行变更设置。（NFB-12.1可以在面板上直接操作）
     在4X oversampling状态如果选择SPDIF输入但没有输入信号时可能导致有噪音输出。
     如果输入信号采样率高于NFB-12（12.1）设置的采样率可能会导致噪音输出。
　

NFB-12
　

NFB-12.1

Digital Filters Description

Frequency response diagram

OS : 8 Filter : 2	8X oversampling , Minimum phase apodising filter. Up to 48KHz support.	Input sampling 44.1KHz,24Bit, -2.5DB at 20KHz	Input sampling 48KHz,24Bit, -0.2DB at 20KHz , -3DB at 23KHz


OS : 8 Filter : 1	8X oversampling , Linear phase apodising filter. Up to 48KHz support.	Input sampling 44.1KHz,24Bit, -0.2DB at 20KHz , -3DB at 25KHz	Input sampling 48KHz,24Bit, -0.2DB at 20KHz , -3DB at 25KHz


OS : 8 Filter : 3	8X oversampling , Linear phase half-band filter for backward compatibility. Up to 48KHz support.	Input sampling 44.1KHz,24Bit, -2.5DB at 20KHz	Input sampling 48KHz,24Bit, -0.2DB at 20KHz , -3DB at 23KHz


OS : 4 Filter : 2	4X oversampling , Minimum phase 'soft-knee' filter. Up to 96KHz support.	Input sampling 44.1KHz,24Bit, -3DB at 15KHz	Input sampling 48KHz,24Bit, -3DB at 17KHz	Input sampling 96KHz,24Bit, -0.2DB at 20KHz , -3DB at 31KHz


OS : 4 Filter : 1	4X oversampling , Linear phase 'soft-knee' filter. Up to 96KHz support.	Input sampling 44.1KHz,24Bit, -3DB at 15KHz	Input sampling 48KHz,24Bit, -3DB at 17KHz	Input sampling 96KHz,24Bit, -0.2DB at 20KHz , -3DB at 31KHz


OS : 4 Filter : 3	4X oversampling , Linear phase 'brickwall' filter. Up to 96KHz support.	Input sampling 44.1KHz,24Bit, -2.8DB at 20KHz	Input sampling 48KHz,24Bit, -0.3DB at 20KHz , -3DB at 24KHz	Input sampling 96KHz,24Bit, -1DB at 20KHz , -3DB at 42KHz


OS : 2 Filter : 2	2X oversampling , Minimum phase 'soft-knee' filter. Up to 192KHz support.	Input sampling 44.1KHz,24Bit, -3.2DB at 20KHz	Input sampling 48KHz,24Bit, -2.5DB at 20KHz , -3DB at 22KHz	Input sampling 96KHz,24Bit, -0.5DB at 20KHz , -3DB at 25KHz


OS : 2 Filter : 1	2X oversampling , Linear phase 'soft-knee' filter. Up to 192KHz support.	Input sampling 44.1KHz,24Bit, -3.5DB at 20KHz	Input sampling 48KHz,24Bit, -2.7DB at 20KHz	Input sampling 96KHz,24Bit, -0.8DB at 20KHz , -3DB at 25KHz


OS : 2 Filter : 3	2X oversampling , Linear phase 'brickwall' filter. Up to 192KHz support.	Input sampling 44.1KHz,24Bit, -2.5DB at 20KHz , -3DB at 22KHz	Input sampling 48KHz,24Bit, -2DB at 20KHz , -3DB at 23KHz	Input sampling 96KHz,24Bit, -0.2DB at 20KHz , , -3DB at 40KHz
